So tauschen Sie einen Trockenläufer-Motor für Sofatec-Poolrollläden aus
So ersetzen Sie den UNICUM Trockenschachtmotor Ihrer SOFATEC-Poolabdeckung
Wenn Sie eine SOFATEC-Poolabdeckung besitzen, die mit einem Trockenschachtmotor ausgestattet ist, und dieser Ermüdungserscheinungen zeigt, erklärt Ihnen dieser praktische Leitfaden, wie Sie ihn einfach und sicher austauschen können.
Wir werden die Schritte, das erforderliche Material und die passenden Referenzen detailliert beschreiben, damit Ihre Abdeckung wieder optimal funktioniert.
Welchen Trockenschachtmotor sollten Sie für Ihre SOFATEC-Abdeckung verwenden?
Die Wahl des Motors hängt von der Größe und dem Gewicht Ihrer Unterflur- oder Oberflur-Poolabdeckung ab:
UNICUM DL6010 (500 Nm): empfohlen für kleine bis mittelgroße SOFATEC-Abdeckungen.
UNICUM DL7710 (900 Nm): empfohlen für breitere oder schwerere Abdeckungen.

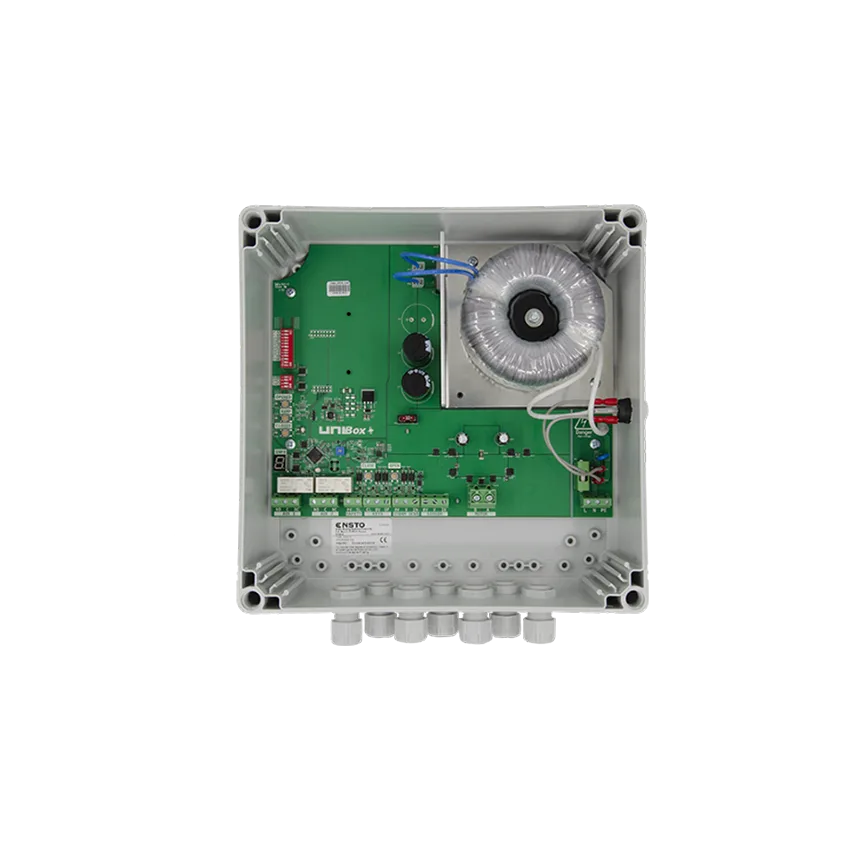

Verwenden Sie für die Stromversorgung und Steuerung die Steuerung UNIBOX 450, die für UNICUM-kompatible Trockenschachtmotoren entwickelt wurde. Diese Steuerung verwaltet die 24-V-Stromversorgung und ermöglicht die Steuerung per Fernbedienung oder Wandschalter.
Warum einen Trockenschachtmotor ersetzen?
Der Trockenschachtmotor sorgt für das automatische Öffnen und Schließen der Abdeckung, während er in einem Schacht oder einem trockenen Fach vor Wasser geschützt ist. Mit der Zeit kann dieser Motor Anzeichen eines Defekts aufweisen:
Teilweises oder vollständiges Blockieren der Abdeckung beim Auf- oder Abrollen.
Ungewöhnliche Geräusche, Vibrationen oder Ruckeln beim Starten.
Unzuverlässige Steuerung oder keine Reaktion über die Fernbedienung oder den Schalter.
Falsche Endlagen oder die Abdeckung stoppt nicht mehr am Anschlag.
Der Austausch des Motors gewährleistet die Sicherheit und Zuverlässigkeit des Systems, vermeidet vorzeitigen Verschleiß der Wickelwelle und der mechanischen Elemente und stellt einen reibungslosen und leisen Betrieb gemäß den SOFATEC-Spezifikationen wieder her.
Erforderliches Material und Werkzeug für den Austausch Ihres Trockenschachtmotors
Bevor Sie beginnen, stellen Sie sicher, dass Sie Folgendes bereit haben:
UNICUM-Motor DL6010 (500 Nm) oder DL7710 (900 Nm) je nach Ihrer Abdeckung.
Inbusschlüssel, Schlitz- und Kreuzschlitzschraubendreher.
Schlüsselsatz.
Wasserwaage zur Ausrichtung der Welle.
Schutzhandschuhe und Schutzbrille.
Sofatec-Dokumentation für Schaltpläne und Einstellungen der Endlagen.
Schritt 1: Pool absichern und Strom abschalten
Schalten Sie die allgemeine Stromversorgung am Schaltschrank und am Steuerkasten der Abdeckung ab.
Stellen Sie sicher, dass die Abdeckung vollständig geschlossen ist.
Sichern Sie den Bereich um den Pool ab, um Unfälle zu vermeiden.
Schritt 2: Zugang zum Trockenschachtmotor
Öffnen Sie den Deckel des dafür vorgesehenen Trockenschachts an der Fluidra-Abdeckung.
Prüfen Sie, ob kein stehendes Wasser, Trümmer oder Korrosion vorhanden sind — der Motor muss sich in einem „Trockenschacht“ außerhalb des Wasserspiegels befinden, wie von Fluidra empfohlen. Fluidra Industry+1
Identifizieren Sie alle Befestigungen, die den Motor an der Welle der Abdeckung halten, sowie die Verkabelung (24-V-Stromversorgung, Endlagen, Steuerverbindung).
Tipp: Bevor Sie irgendetwas abklemmen, machen Sie ein klares Foto von der Verkabelung und der Position der Komponenten, um den Zusammenbau zu erleichtern.
Schritt 3: Motor abklemmen und ausbauen
Klemmen Sie vorsichtig alle Kabel ab: Stromversorgung, Endlagen, Verbindung mit der Welle.
Entfernen Sie die Befestigungen, die den Motor auf der Welle halten.
Nehmen Sie den Motor heraus und inspizieren Sie:
Die Welle, um sicherzustellen, dass sie nicht verbogen ist.
Die Lager, um sicherzustellen, dass sie frei drehen.
Die Kupplung auf Risse oder übermäßiges Spiel.
Schritt 4: Neuen Ersatzmotor für Ihre Poolabdeckung installieren
Positionieren Sie den neuen Motor in perfekter Ausrichtung zur Wickelwelle im Trockenschacht.
Befestigen Sie ihn fest mit den mitgelieferten Schrauben und Halterungen.
Schließen Sie alle Kabel gemäß Ihren Fotos wieder an (Stromversorgung, Endlagen, Steuerverbindung).
Installieren Sie die Steuerung und verbinden Sie diese korrekt mit dem Motor.
Stellen Sie die oberen und unteren Endlagen ein, um eine reibungslose Bewegung der Abdeckung zu gewährleisten.
Überprüfen Sie, ob Welle und Motor gut ausgerichtet sind: Jede Fehlstellung kann Blockaden oder vorzeitigen Verschleiß verursachen.
Schritt 5: Tests und Überprüfungen des UNICUM DL6010 / DL7710 Motors für Trockenschacht
Schalten Sie den Strom wieder ein und führen Sie mehrere Öffnungs- und Schließzyklen der Abdeckung durch.
Prüfen Sie, ob die Abdeckung sanft hoch- und herunterfährt, ohne Geräusche oder Blockaden.
Stellen Sie sicher, dass der Schacht trocken und dicht bleibt, ohne Wassereintritt.
Kontrollieren Sie die ordnungsgemäße Funktion der Endlagen und der Fernbedienung.
Schritt 6: Wartung nach dem Austausch
Um die Lebensdauer des Motors zu verlängern:
Reinigen Sie den Trockenschacht regelmäßig, um die Ansammlung von Blättern oder Schmutz zu vermeiden.
Überprüfen Sie jährlich den Motor und die Steuerung.
Halten Sie Dokumentation über Eingriffe und Fotos für die Nachverfolgung und Wartung fest.
Beachten Sie die Herstelleranweisungen für Wartung und Einwinterung, um die Lebensdauer des Motors und der Abdeckung zu verlängern.
Der Austausch des Trockenschachtmotors Ihrer Sofatec-Abdeckung durch einen UNICUM DL6010 oder DL7710 und die Steuerung UNIBOX 450 ist einfach.
Wenn Sie die beschriebenen Schritte befolgen: Absicherung, Demontage, Installation, Einstellung und Überprüfungen.
Mit regelmäßiger Wartung wird Ihre Abriblue-Abdeckung wieder reibungslos und zuverlässig funktionieren, damit Sie Ihren Pool in aller Sicherheit voll genießen können.
Besorgen Sie sich einen Trockenschachtmotor sowie eine für Ihre Abdeckung geeignete Steuerung
FAQ
F: Kann ich einen Nicht-UNICUM-Motor an einer SOFATEC-Abdeckung installieren?
A: Es wird dringend empfohlen, ein kompatibles Modell wie den UNICUM DL6010 oder DL7710 zu verwenden, die an die mechanischen und elektrischen Anforderungen von SOFATEC-Abdeckungen angepasst sind.
F: Wo sollte die Steuerung installiert werden?
A: Die Steuerung muss in einem trockenen und belüfteten Technikraum installiert werden, in vorschriftsmäßigem Abstand zum Becken und zugänglich für Wartungsarbeiten. Sie muss ordnungsgemäß geschützt sein und den elektrischen Normen entsprechen.
F: Meine Abdeckung blockiert nach dem Motoraustausch – was tun?
A: Überprüfen Sie die Ausrichtung der Welle, den festen Sitz der Befestigungen, die Verkabelung von Motor/Steuerung und die Einstellung der Endlagen. Eine Fehlstellung oder falsche Einstellung ist oft die Ursache für Blockaden.
F: Welche Wartung ist für den SOFATEC-Trockenschachtmotor erforderlich?
A: Regelmäßige Reinigung des Schachts/Fachs, jährliche Überprüfung des Motors und seiner Komponenten, Kontrolle der Dichtheit, der Lager und der Endlagen. Regelmäßige Wartung gewährleistet eine optimale Langlebigkeit.
F: Woran erkennt man einen Motordefekt?
A: Häufiges Blockieren, ungewöhnliche Geräusche oder Vibrationen, unzuverlässige oder keine Reaktion auf die Steuerung, falsche Endlagen oder eine Abdeckung, die nicht mehr korrekt anhält.
