Cómo sustituir el motor UNICUM de foso seco de su persiana SOFATEC

Si tiene una persiana de piscina SOFATEC equipada con un motor en foso seco y este muestra signos de fatiga, esta guía práctica le explica cómo sustituirlo de forma fácil y segura.
Detallaremos los pasos, el material necesario y las referencias adecuadas para que su persiana recupere un funcionamiento óptimo.



¿Qué motor de foso seco utilizar para su persiana SOFATEC?

La elección del motor depende del tamaño y del peso de su persiana sumergida o semisumergida:

Para la alimentación y el control, utilice el cuadro UNIBOX 450, diseñado para motorizaciones en foso seco compatibles con UNICUM. Este cuadro gestiona la alimentación de 24 V y permite el control mediante mando a distancia o interruptor de pared.

¿Por qué sustituir un motor en foso seco?

El motor en foso seco garantiza la apertura y el cierre automáticos de la persiana, estando protegido del agua en un foso o compartimento seco. Con el tiempo, este motor puede presentar varios signos de fallo:

  • Bloqueo parcial o total de la persiana durante el enrollado o desenrollado.

  • Ruidos inusuales, vibraciones o tirones al arrancar.

  • Mando aleatorio o falta de respuesta a través del mando a distancia o el cuadro.

  • Finales de carrera incorrectos o persiana que ya no se detiene en el tope.

Sustituir el motor permite garantizar la seguridad y la fiabilidad del sistema, evitar el desgaste prematuro del eje de enrollado y de los elementos mecánicos, y recuperar un funcionamiento fluido y silencioso conforme a las características de SOFATEC.

Material y herramientas necesarios para la sustitución de su motor de foso seco

Antes de comenzar, asegúrese de tener:

Photo article site DEl
Mayotte coffre sec scaled 1

Paso 1: asegurar la piscina y cortar la electricidad

  1. Corte la alimentación general en el cuadro eléctrico y en el cuadro de la persiana.

  2. Asegúrese de que la persiana esté completamente cerrada.

  3. Proteja la zona alrededor de la piscina para evitar cualquier accidente.

Paso 2: acceder al motor en foso seco

  • Abra la tapa del foso seco prevista para tal fin en la persiana Fluidra.

  • Verifique que no haya agua estancada, restos o corrosión; el motor debe estar en un "foso seco" fuera del nivel de agua, tal como recomienda Fluidra. Fluidra Industry+1

  • Identifique todas las fijaciones que sujetan el motor al eje de la persiana, así como el cableado (alimentación 24 V, finales de carrera, enlace de control).

  • Consejo: antes de desconectar nada, tome una foto clara del cableado y de la posición de los componentes para guiar el montaje.

volet immerge fluidra
Coffre sec demontage1

Paso 3: desconectar y retirar el motor

  1. Desconecte con cuidado todos los cables: alimentación, finales de carrera, enlace con el enrollador.

  2. Retire las fijaciones que mantienen el motor sobre el eje.

  3. Saque el motor e inspeccione:

    • El eje para verificar que no esté torcido.

    • Los rodamientos para asegurarse de que giran libremente.

    • El acoplamiento para detectar grietas o una holgura excesiva.

Paso 4: instalar el nuevo motor de repuesto para su persiana de piscina

  • Posicione el motor nuevo en alineación perfecta con el eje de enrollado en el foso seco.

  • Fíjelo firmemente con los tornillos y soportes suministrados.

  • Vuelva a conectar todos los cables según sus fotos (alimentación, finales de carrera, enlace de control).

  • Instale el cuadro de control y conéctelo correctamente al motor.

  • Ajuste los finales de carrera superior e inferior para asegurar un movimiento fluido de la persiana.

  • Verifique que el eje y el motor estén bien alineados: cualquier desalineación puede provocar bloqueos o un desgaste prematuro.

volet piscine caillebotis immerges moteur coffre sec

Paso 5: pruebas y verificaciones del motor UNICUM DL6010 / DL7710 para foso seco

  • Restablezca la alimentación y realice varios ciclos de apertura y cierre de la persiana.

  • Verifique que la persiana suba y baje suavemente, sin ruidos ni bloqueos.

  • Asegúrese de que el foso permanezca seco y estanco, sin infiltraciones de agua.

  • Controle el correcto funcionamiento de los finales de carrera y del mando a distancia.



Paso 6: mantenimiento tras la sustitución

Para prolongar la vida útil del motor:

  • Limpie regularmente el foso seco para evitar la acumulación de hojas o restos.

  • Verifique anualmente el motor y el cuadro de control.

  • Conserve un registro de las intervenciones y fotos para el seguimiento y mantenimiento.

  • Respete las instrucciones del fabricante para el mantenimiento y el invernaje a fin de prolongar la vida útil del motor y de la persiana.

Sustituir el motor de foso seco de su persiana Sofatec con un UNICUM DL6010 o DL7710 y el cuadro UNIBOX 450 es sencillo.

Si sigue los pasos descritos: aseguramiento, desmontaje, instalación, ajuste y verificaciones.

Con un mantenimiento regular, su persiana Abriblue recuperará un uso fluido y fiable, para disfrutar plenamente de su piscina con total seguridad.

moteur coffre sec unicum 120250500800 nm pour piscine

Adquiera un motor de foso seco así como un cuadro adaptado a su persiana

Moteur Unicum coffre sec
Ver el motor UNICUM para foso seco

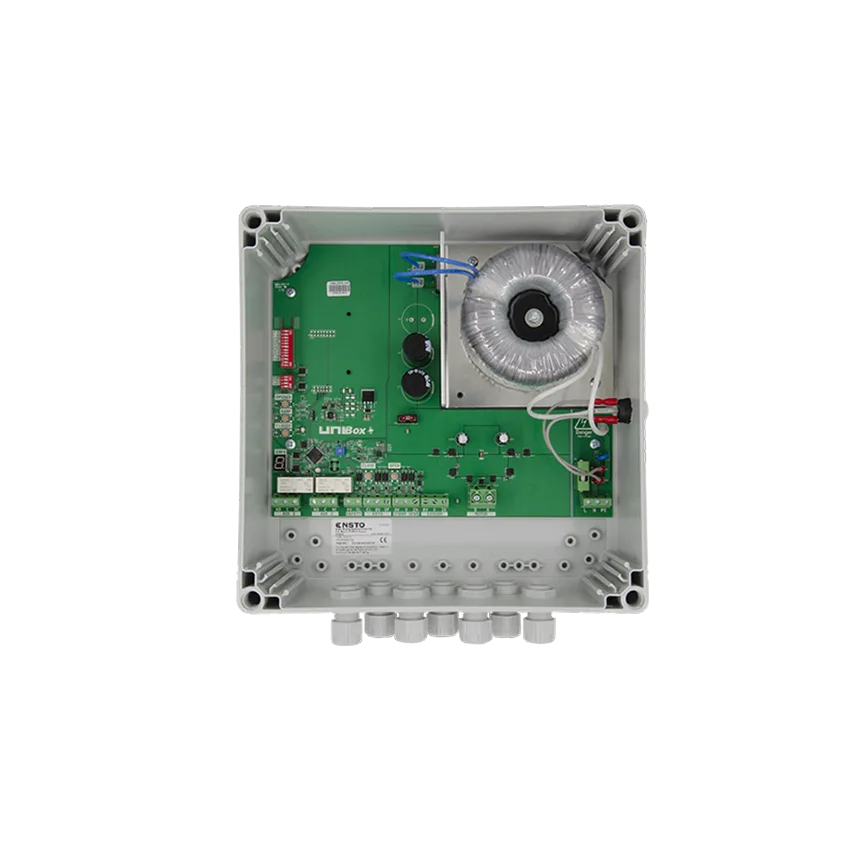

coffret alimentation unibox 250 va pour moteur unicum 250nm du coffret Unicum UNIBOX 450 Va 15A
Ver el Cuadro UNIBox 450

FAQ

P: ¿Puedo instalar un motor que no sea UNICUM en una persiana SOFATEC?
R: Se recomienda encarecidamente utilizar un modelo compatible, como el UNICUM DL6010 o DL7710, adaptados a las exigencias mecánicas y eléctricas de las persianas SOFATEC.

P: ¿Dónde debe instalarse el cuadro de control?
R: El cuadro debe colocarse en un local técnico seco y ventilado, a la distancia reglamentaria de la piscina y accesible para el mantenimiento. Debe estar correctamente protegido y cumplir con las normas eléctricas.

P: Mi persiana se bloquea tras sustituir el motor, ¿qué debo hacer?
R: Verifique la alineación del eje, el apriete de las fijaciones, el cableado motor/control y el ajuste de los finales de carrera. Una desalineación o un ajuste incorrecto suelen ser la causa del bloqueo.

P: ¿Qué mantenimiento requiere el motor en foso seco SOFATEC?
R: Limpieza regular del foso, verificación anual del motor y de sus componentes, control de la estanqueidad, de los rodamientos y de los finales de carrera. Un mantenimiento regular garantiza una longevidad óptima.

P: ¿Cómo se reconoce un fallo en el motor?
R: Bloqueo frecuente, ruidos o vibraciones inusuales, respuesta aleatoria o nula al mando, finales de carrera incorrectos o persiana que ya no se detiene correctamente.
