Cómo sustituir un motor de foso seco para persiana de piscina Abriblue
Cómo sustituir el motor UNICUM de cajón seco de su cubierta Abriblue
Si posee una cubierta de piscina ⟨1⟩Abriblue⟨/1⟩ equipada con un motor en cajón seco y este muestra signos de fatiga, esta guía práctica le explica cómo ⟨2⟩sustituirlo de forma fácil y segura⟨/2⟩.⟨3/⟩Detallaremos los pasos, el material necesario y las referencias adecuadas para que su cubierta recupere un funcionamiento óptimo.
¿Qué motor de cajón seco utilizar para su cubierta Abriblue?
La elección del motor depende del tamaño y del peso de su cubierta sumergida:
⟨4⟩⟨5⟩UNICUM DL6010 (500 Nm)⟨/5⟩⟨/4⟩: recomendado para cubiertas Abriblue de dimensiones pequeñas a medianas.
⟨6⟩⟨7⟩UNICUM DL7710 (900 Nm)⟨/7⟩⟨/6⟩: aconsejado para cubiertas Abriblue más anchas o pesadas.

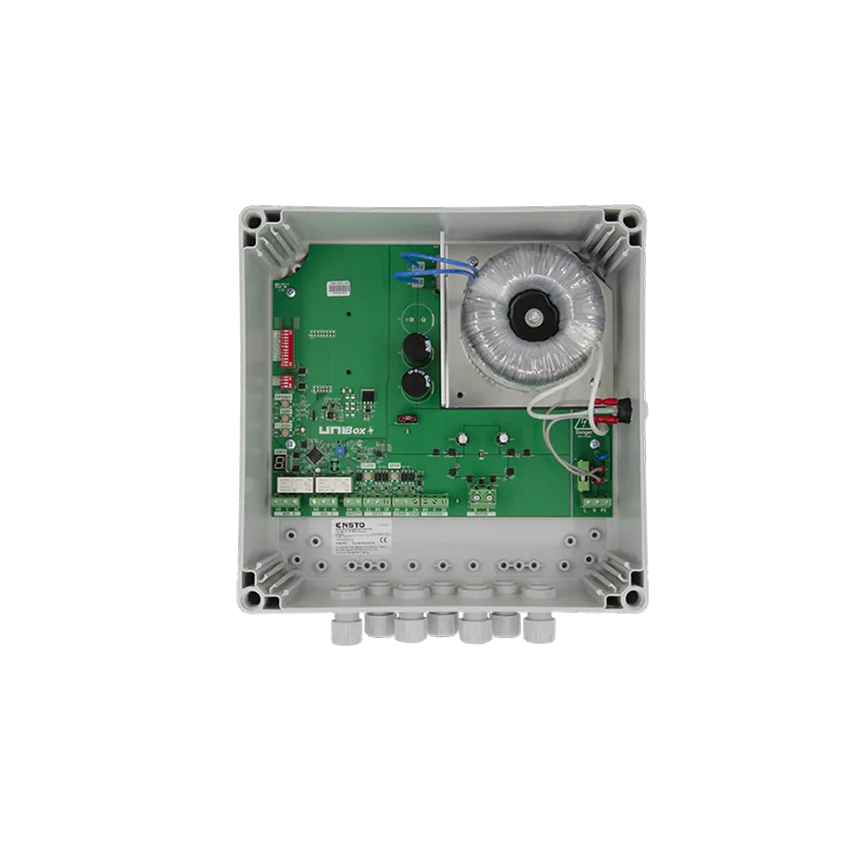

Para la alimentación y el control, utilice el ⟨8⟩cuadro UNIBOX 450⟨/8⟩, diseñado especialmente para las motorizaciones UNICUM de cajón seco.⟨9/⟩Este cuadro gestiona la alimentación de 24 V y permite controlar la cubierta mediante ⟨10⟩mando a distancia⟨/10⟩ o ⟨11⟩caja de pared⟨/11⟩.
Estas motorizaciones son totalmente ⟨12⟩compatibles con los sistemas Abriblue⟨/12⟩ como las gamas ⟨13⟩IMM’Box⟨/13⟩, ⟨14⟩IMM’Ax⟨/14⟩ o ⟨15⟩Open Neo⟨/15⟩, que utilizan cajones secos para proteger el motor fuera del agua.
¿Por qué sustituir un motor en cajón seco?
El motor en cajón seco asegura ⟨16⟩la apertura y el cierre automáticos⟨/16⟩ de la cubierta mientras está ⟨17⟩aislado del agua⟨/17⟩ en una fosa estanca o un compartimento técnico.⟨18/⟩Con el tiempo, puede presentar ciertos signos de fallo:
Bloqueo parcial o total de la cubierta al enrollarse o desenrollarse.
Ruidos inusuales, vibraciones o sacudidas al arrancar.
Respuesta aleatoria o ausencia de movimiento al mando.
Mal ajuste o deriva de los ⟨19⟩finales de carrera⟨/19⟩ (la cubierta ya no se detiene correctamente).
Sustituir el motor permite:
⟨20⟩Preservar la seguridad⟨/20⟩ y la fiabilidad de la cubierta.
⟨21⟩Evitar el desgaste prematuro⟨/21⟩ del eje de enrollamiento y de las fijaciones.
⟨22⟩Recuperar un funcionamiento fluido y silencioso⟨/22⟩, conforme a las prestaciones originales de Abriblue.
Material y herramientas necesarios para la sustitución de su motor de cajón seco
Antes de comenzar, asegúrese de tener:
⟨1⟩⟨2⟩Motor UNICUM DL6010 (500 Nm) o DL7710 (900 Nm)⟨/2⟩⟨/1⟩ según su cubierta.
⟨3⟩⟨4⟩Cuadro UNIBOX 450⟨/4⟩ para la alimentación.⟨/3/⟩
Llave Allen, destornillador plano y de estrella.
Juego de llaves fijas.
Nivel de burbuja para la alineación del eje.
Guantes y gafas de protección.
Documentación de Abriblue para los esquemas de cableado y los ajustes de los finales de carrera.
Paso 1: asegurar la piscina y cortar la electricidad
Corte la ⟨1⟩alimentación general⟨/1⟩ en el cuadro y en el armario de la cubierta.
Asegúrese de que la cubierta esté ⟨2⟩completamente cerrada⟨/2⟩.
Proteja la zona alrededor de la piscina para evitar cualquier accidente.
Paso 2: acceder al motor en cajón seco
Abra la tapa del cajón seco prevista para ello en la cubierta Fluidra.
Verifique que ⟨1⟩no haya agua estancada⟨/1⟩, restos o corrosión — el motor debe estar en una "fosa seca" fuera del nivel del agua, tal como recomienda Fluidra. ⟨2⟩⟨3⟩⟨4⟩⟨5⟩Fluidra Industry⟨/5⟩⟨6⟩+1⟨/6⟩⟨/4⟩⟨/3⟩⟨/2⟩
Localice todas las fijaciones que sujetan el motor al eje de la cubierta, así como el cableado (alimentación 24 V, finales de carrera, conexión de control).
⟨7⟩Consejo⟨/7⟩: antes de desconectar nada, tome una foto clara del cableado y de la posición de los componentes para guiar el reensamblaje.
Paso 3: desconectar y retirar el motor
Desconecte cuidadosamente todos los cables: alimentación, finales de carrera, conexión con el enrollador.
Retire las fijaciones que sujetan el motor al eje.
Saque el motor e inspeccione:
El eje para verificar que no esté doblado.
Los rodamientos para asegurarse de que giran libremente.
El acoplamiento para detectar grietas o juego excesivo.
Paso 4: instalar el nuevo motor de repuesto para su cubierta de piscina
Posicione el motor nuevo ⟨1⟩en alineación perfecta⟨/1⟩ con el eje de enrollamiento en el cajón seco.
Fíjelo firmemente con los tornillos y soportes suministrados.
Reconecte todos los cables según sus fotos (alimentación, finales de carrera, conexión de control).
Instale el ⟨2⟩cuadro de control⟨/2⟩ y conéctelo correctamente al motor.
Ajuste los finales de carrera superior e inferior para asegurar un movimiento fluido de la cubierta.
Verifique que el eje y el motor estén bien alineados: cualquier desalineación puede provocar bloqueos o desgaste prematuro.
Paso 5: pruebas y verificaciones del motor UNICUM DL6010 / DL7710 para cajón seco
Restablezca la alimentación y realice varios ciclos de apertura y cierre de la cubierta.
Verifique que la cubierta suba y baje ⟨1⟩con suavidad⟨/1⟩, sin ruidos ni bloqueos.
Asegúrese de que el cajón permanezca ⟨2⟩seco⟨/2⟩ y estanco, sin infiltraciones de agua.
Controle el buen funcionamiento de los finales de carrera y del mando a distancia.
Paso 6: mantenimiento tras la sustitución
Para prolongar la vida útil del motor:
Limpie regularmente el cajón seco para evitar la acumulación de hojas o residuos.
Verifique anualmente el motor y el cuadro de control.
Conserve un registro de las intervenciones y fotos para seguimiento y mantenimiento.
Respete las instrucciones del fabricante para el mantenimiento y la invernada con el fin de prolongar la vida útil del motor y de la cubierta.
Sustituir el motor en cajón seco de su cubierta Abriblue con un ⟨1⟩⟨2⟩UNICUM DL6010 o DL7710⟨/2⟩⟨/1⟩ y el cuadro ⟨3⟩⟨4⟩UNIBOX 450⟨/4⟩⟨/3⟩ es sencillo.
Si sigue los pasos descritos: seguridad, desmontaje, instalación, ajuste y verificaciones.
Con un mantenimiento regular, su cubierta Abriblue recuperará un uso fluido y fiable, para disfrutar plenamente de su piscina con total seguridad.
Adquiera un motor de cajón seco y un cuadro adaptado a su cubierta
FAQ
⟨1⟩P: ¿Puedo instalar un motor genérico en lugar de un motor UNICUM en una cubierta Abriblue?⟨/1⟩⟨2/⟩⟨3⟩R:⟨/3⟩ Es preferible utilizar un motor compatible ⟨4⟩UNICUM DL6010 o DL7710⟨/4⟩. Estos modelos respetan las especificaciones mecánicas y eléctricas de las cubiertas ⟨5⟩Abriblue⟨/5⟩, garantizando un par motor adecuado y una perfecta integración con el cuadro ⟨6⟩UNIBOX 450⟨/6⟩.
⟨7⟩P: ¿Dónde debe instalarse el cuadro UNIBOX 450?⟨/7⟩⟨8/⟩⟨9⟩R:⟨/9⟩ El cuadro debe colocarse en un local técnico ⟨10⟩seco y ventilado⟨/10⟩, a más de ⟨11⟩3,5 m del vaso⟨/11⟩ de acuerdo con las normas eléctricas. Debe permanecer accesible para los ajustes de los finales de carrera y las operaciones de mantenimiento.
⟨12⟩P: ¿Puedo sustituir el motor yo mismo?⟨/12⟩⟨13/⟩⟨14⟩R:⟨/14⟩ Sí, si tiene nociones básicas de electricidad y mecánica. Sin embargo, se recomienda ⟨15⟩contactar con un instalador autorizado Abriblue⟨/15⟩ para garantizar la estanqueidad del cajón seco y la conformidad eléctrica de la instalación.
⟨16⟩P: ¿Cómo mantener mi motor en cajón seco Abriblue?⟨/16⟩⟨17/⟩⟨18⟩R:⟨/18⟩ Limpie regularmente la fosa o el cajón seco para evitar la acumulación de agua y residuos. Verifique anualmente:
el ⟨19⟩funcionamiento de los finales de carrera⟨/19⟩,
el ⟨20⟩apriete de las fijaciones del eje⟨/20⟩,
la ⟨21⟩estanqueidad de las juntas⟨/21⟩ alrededor del motor.⟨22/⟩Un mantenimiento regular prolonga la vida útil del motor y asegura un funcionamiento óptimo.
