Come sostituire un motore a carter secco per serranda per piscina Abriblue
Come sostituire il motore UNICUM a pozzetto asciutto della vostra tapparella Abriblue
Se possedete una copertura per piscina ⟨6⟩Abriblue⟨/6⟩ dotata di un motore in pozzetto asciutto e questo mostra segni di affaticamento, questa guida pratica vi spiega come ⟨7⟩sostituirlo facilmente e in tutta sicurezza⟨/7⟩.⟨8/⟩Andremo a dettagliare i passaggi, il materiale necessario e i riferimenti adatti affinché la vostra copertura ritrovi un funzionamento ottimale.
Quale motore a pozzetto asciutto utilizzare per la vostra copertura Abriblue?
La scelta del motore dipende dalle dimensioni e dal peso della vostra copertura immersa:
⟨9⟩⟨10⟩UNICUM DL6010 (500 Nm)⟨/10⟩⟨/9⟩: raccomandato per le tapparelle Abriblue di piccole e medie dimensioni.
⟨11⟩⟨12⟩UNICUM DL7710 (900 Nm)⟨/12⟩⟨/11⟩: consigliato per le tapparelle Abriblue più larghe o più pesanti.

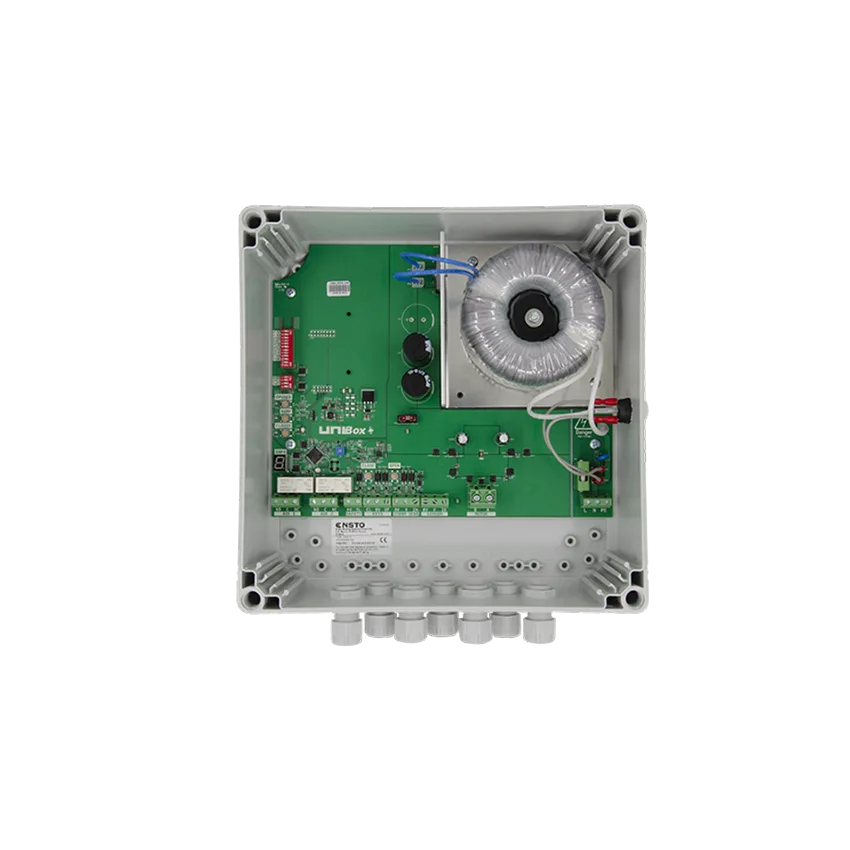

Per l'alimentazione e il comando, utilizzate il ⟨13⟩quadro UNIBOX 450⟨/13⟩, appositamente progettato per le motorizzazioni UNICUM a pozzetto asciutto.⟨14/⟩Questo quadro gestisce l’alimentazione a 24 V e permette di pilotare la copertura tramite ⟨15⟩telecomando⟨/15⟩ o ⟨16⟩pulsantiera a muro⟨/16⟩.
Queste motorizzazioni sono completamente ⟨17⟩compatibili con i sistemi Abriblue⟨/17⟩ come le gamme ⟨18⟩IMM’Box⟨/18⟩, ⟨19⟩IMM’Ax⟨/19⟩ o ⟨20⟩Open Neo⟨/20⟩, che utilizzano pozzetti asciutti per proteggere il motore fuori dall'acqua.
Perché sostituire un motore in pozzetto asciutto?
Il motore in pozzetto asciutto assicura ⟨21⟩l’apertura e la chiusura automatiche⟨/21⟩ della copertura pur essendo ⟨22⟩isolato dall’acqua⟨/22⟩ in una fossa stagna o in un comparto tecnico.⟨23/⟩Con il tempo, può presentare alcuni segni di malfunzionamento:
Blocco parziale o totale della copertura in avvolgimento o svolgimento.
Rumori insoliti, vibrazioni o scatti all'avvio.
Risposta casuale o assenza di movimento al comando.
Cattiva regolazione o deriva dei ⟨24⟩finecorsa⟨/24⟩ (la copertura non si ferma più correttamente).
Sostituire il motore permette di:
⟨25⟩Preservare la sicurezza⟨/25⟩ e l'affidabilità della copertura.
⟨26⟩Evitare l’usura prematura⟨/26⟩ dell'asse di avvolgimento e dei fissaggi.
⟨27⟩Ritrovare un funzionamento fluido e silenzioso⟨/27⟩, conforme alle prestazioni originali Abriblue.
Materiale e strumenti necessari per la sostituzione del vostro motore a pozzetto asciutto
Prima di iniziare, assicuratevi di avere:
⟨28⟩⟨29⟩Motore UNICUM DL6010 (500 Nm) o DL7710 (900 Nm)⟨/29⟩ ⟨/28⟩secondo la vostra copertura.
⟨30⟩⟨31⟩Quadro UNIBOX 450⟨/31⟩ per l’alimentazione.⟨/30⟩
Chiave Allen, cacciavite piatto e a croce.
Set di chiavi piatte.
Livella a bolla per l’allineamento dell’asse.
Guanti e occhiali protettivi.
Documentazione Abriblue per gli schemi di cablaggio e le regolazioni dei finecorsa.
Fase 1: mettere in sicurezza la piscina e togliere la corrente
Staccate ⟨32⟩l’alimentazione generale⟨/32⟩ a livello del quadro elettrico e del quadro della copertura.
Assicuratevi che la copertura sia ⟨33⟩completamente chiusa⟨/33⟩.
Proteggete l'area intorno alla piscina per evitare qualsiasi incidente.
Fase 2: accedere al motore in pozzetto asciutto
Aprite il coperchio del pozzetto asciutto previsto per questo scopo sulla copertura Fluidra.
Verificate che non vi sia ⟨34⟩acqua stagnante⟨/34⟩, detriti o corrosione — il motore deve trovarsi in una "fossa asciutta" fuori dal livello dell'acqua, come raccomandato da Fluidra. ⟨35⟩⟨36⟩⟨37⟩⟨38⟩⟨39⟩Fluidra Industry⟨/39⟩⟨40⟩+1⟨/40⟩⟨/38⟩⟨/37⟩⟨/36⟩⟨/35⟩
Individuate tutti i fissaggi che mantengono il motore sull'asse della copertura e il cablaggio (alimentazione 24 V, finecorsa, collegamento controllo).
⟨41⟩Suggerimento⟨/41⟩: prima di scollegare qualsiasi cosa, scattate una foto chiara del cablaggio e della posizione dei componenti per guidare il rimontaggio.
Fase 3: scollegare e rimuovere il motore
Scollegate con cura tutti i cavi: alimentazione, finecorsa, collegamento con l'avvolgitore.
Rimuovete i fissaggi che mantengono il motore sull'asse.
Estraete il motore e ispezionate:
L'asse per verificare che non sia storto.
I cuscinetti per assicurarsi che ruotino liberamente.
L'accoppiamento per rilevare crepe o gioco eccessivo.
Fase 4: installare il nuovo motore di ricambio per la vostra copertura per piscina
Posizionate il motore nuovo ⟨42⟩in perfetto allineamento⟨/42⟩ con l’asse di avvolgimento nel pozzetto asciutto.
Fissatelo saldamente con le viti e i supporti forniti.
Ricollegate tutti i cavi seguendo le vostre foto (alimentazione, finecorsa, collegamento comando).
Installate il ⟨43⟩quadro di comando⟨/43⟩ e collegatelo correttamente al motore.
Regolate i finecorsa alto e basso per assicurare un movimento fluido della copertura.
Verificate che l’asse e il motore siano ben allineati: qualsiasi disallineamento può provocare blocchi o usura prematura.
Fase 5: test e verifiche del motore UNICUM DL6010 / DL7710 per pozzetto asciutto
Ripristinate l’alimentazione ed effettuate diversi cicli di apertura e chiusura della copertura.
Verificate che la copertura salga e scenda ⟨44⟩delicatamente⟨/44⟩, senza rumore o blocchi.
Assicuratevi che il pozzetto rimanga ⟨45⟩asciutto⟨/45⟩ e stagno, senza infiltrazioni d’acqua.
Controllate il buon funzionamento dei finecorsa e del telecomando.
Fase 6: manutenzione dopo la sostituzione
Per prolungare la durata di vita del motore:
Pulite regolarmente il pozzetto asciutto per evitare l'accumulo di foglie o detriti.
Verificate annualmente il motore e il quadro di comando.
Conservate una traccia degli interventi e delle foto per il monitoraggio e la manutenzione.
Rispettate le istruzioni del costruttore per la manutenzione e lo svernamento al fine di prolungare la durata di vita del motore e della copertura.
Sostituire il motore in pozzetto asciutto della vostra copertura Abriblue con un ⟨46⟩⟨47⟩UNICUM DL6010 o DL7710⟨/47⟩⟨/46⟩ e il quadro ⟨48⟩⟨49⟩UNIBOX 450⟨/49⟩⟨/48⟩ è semplice.
Se seguite i passaggi descritti: messa in sicurezza, smontaggio, installazione, regolazione e verifiche.
Con una manutenzione regolare, la vostra copertura Abriblue ritroverà un utilizzo fluido e affidabile, per godere appieno della vostra piscina in tutta sicurezza.
Acquistate un motore a pozzetto asciutto e un quadro adatto alla vostra copertura
FAQ
⟨50⟩D: Posso installare un motore generico al posto di un motore UNICUM su una copertura Abriblue?⟨/50⟩⟨51/⟩⟨52⟩R:⟨/52⟩ È preferibile utilizzare un motore compatibile ⟨53⟩UNICUM DL6010 o DL7710⟨/53⟩. Questi modelli rispettano le specificità meccaniche ed elettriche delle coperture ⟨54⟩Abriblue⟨/54⟩, garantendo una coppia adeguata e una perfetta integrazione con il quadro ⟨55⟩UNIBOX 450⟨/55⟩.
⟨56⟩D: Dove deve essere installato il quadro UNIBOX 450?⟨/56⟩⟨57/⟩⟨58⟩R:⟨/58⟩ Il quadro deve essere collocato in un locale tecnico ⟨59⟩asciutto e ventilato⟨/59⟩, a più di ⟨60⟩3,5 m dalla vasca⟨/60⟩ conformemente alle norme elettriche. Deve rimanere accessibile per le regolazioni dei finecorsa e le operazioni di manutenzione.
⟨61⟩D: Posso sostituire il motore da solo?⟨/61⟩⟨62/⟩⟨63⟩R:⟨/63⟩ Sì, se avete nozioni di base di elettricità e meccanica. Tuttavia, si consiglia di ⟨64⟩rivolgersi a un installatore autorizzato Abriblue⟨/64⟩ per garantire la tenuta del pozzetto asciutto e la conformità elettrica dell'installazione.
⟨65⟩D: Come fare manutenzione al mio motore in pozzetto asciutto Abriblue?⟨/65⟩⟨66/⟩⟨67⟩R:⟨/67⟩ Pulite regolarmente la fossa o il pozzetto asciutto per evitare l’accumulo di acqua e detriti. Verificate annualmente:
il ⟨68⟩funzionamento dei finecorsa⟨/68⟩,
il ⟨69⟩serraggio dei fissaggi dell’asse⟨/69⟩,
la ⟨70⟩tenuta delle guarnizioni⟨/70⟩ intorno al motore.⟨71/⟩Una manutenzione regolare prolunga la durata di vita del motore e assicura un funzionamento ottimale.
