Wie man einen Trockenmotor für eine Abriblue Poolabdeckung ersetzt
So ersetzen Sie den UNICUM-Trockenschachtmotor Ihrer Abriblue-Abdeckung
Wenn Sie eine Abriblue Poolabdeckung besitzen, die mit einem Trockenschachtmotor ausgestattet ist, und dieser Ermüdungserscheinungen zeigt, erklärt Ihnen dieser praktische Leitfaden, wie Sie ihn einfach und sicher ersetzen.
Wir werden die Schritte, das benötigte Material und die passenden Referenzen detailliert beschreiben, damit Ihre Abdeckung wieder optimal funktioniert.
Welchen Trockenschachtmotor sollten Sie für Ihre Abriblue-Abdeckung verwenden?
Die Wahl des Motors hängt von der Größe und dem Gewicht Ihrer Unterflurabdeckung ab:
UNICUM DL6010 (500 Nm): empfohlen für Abriblue-Abdeckungen kleiner bis mittlerer Größe.
UNICUM DL7710 (900 Nm): ratsam für breitere oder schwerere Abriblue-Abdeckungen.

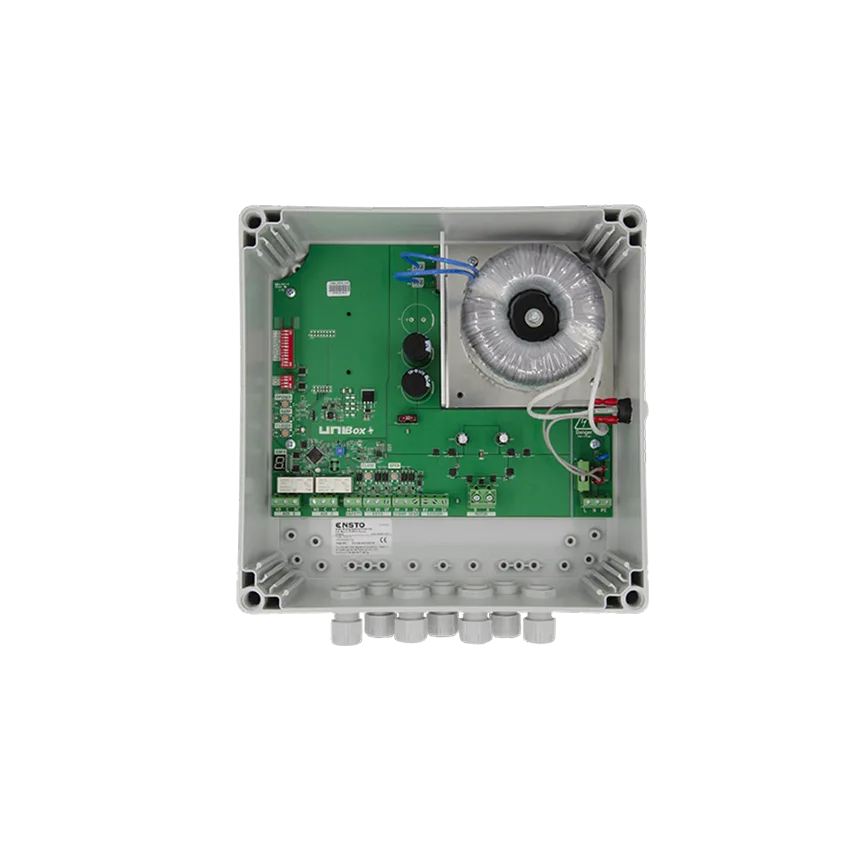

Für die Stromversorgung und Steuerung verwenden Sie die UNIBOX 450 Steuerung, die speziell für UNICUM-Trockenschachtantriebe entwickelt wurde.
Diese Steuerung verwaltet die 24-V-Versorgung und ermöglicht die Bedienung der Abdeckung über Fernbedienung oder Wandschalter.
Diese Antriebe sind vollständig kompatibel mit Abriblue-Systemen wie den Serien IMM’Box, IMM’Ax oder Open Neo, die Trockenschächte verwenden, um den Motor außerhalb des Wassers zu schützen.
Warum einen Motor im Trockenschacht ersetzen?
Der Trockenschachtmotor gewährleistet das automatische Öffnen und Schließen der Abdeckung, während er in einem wasserdichten Schacht oder Technikraum vom Wasser isoliert bleibt.
Mit der Zeit kann er bestimmte Anzeichen eines Defekts aufweisen:
Teilweise oder vollständige Blockierung der Abdeckung beim Auf- oder Abrollen.
Ungewöhnliche Geräusche, Vibrationen oder Ruckeln beim Starten.
Verzögerte Reaktion oder fehlende Bewegung bei Befehl.
Fehlerhafte Einstellung oder Drift der Endlagen (die Abdeckung stoppt nicht mehr korrekt).
Der Austausch des Motors ermöglicht es:
Die Sicherheit bewahren und die Zuverlässigkeit der Abdeckung sicherstellen.
Vorzeitigen Verschleiß der Wickelwelle und der Befestigungen vermeiden.
Einen flüssigen und leisen Betrieb wiederherstellen, entsprechend der ursprünglichen Abriblue-Leistung.
Benötigtes Material und Werkzeug für den Austausch Ihres Trockenschachtmotors
Bevor Sie beginnen, stellen Sie sicher, dass Sie folgendes haben:
UNICUM Motor DL6010 (500 Nm) oder DL7710 (900 Nm) entsprechend Ihrer Abdeckung.
Inbusschlüssel, Schlitz- und Kreuzschraubendreher.
Maulschlüsselsatz.
Wasserwaage für die Ausrichtung der Welle.
Schutzhandschuhe und Schutzbrille.
Abriblue-Dokumentation für die Schaltpläne und Endlageneinstellungen.
Schritt 1: Den Pool sichern und den Strom abschalten
Schalten Sie die allgemeine Stromversorgung am Schaltschrank und am Gehäuse der Abdeckung ab.
Stellen Sie sicher, dass die Abdeckung vollständig geschlossen ist.
Sichern Sie den Bereich um den Pool, um Unfälle zu vermeiden.
Schritt 2: Zugang zum Trockenschachtmotor
Öffnen Sie den dafür vorgesehenen Deckel des Trockenschachts an der Fluidra-Abdeckung.
Überprüfen Sie, dass kein stehendes Wasser, Schmutz oder Korrosion vorhanden ist — der Motor muss sich in einem „Trockenschacht“ außerhalb des Wasserspiegels befinden, wie von Fluidra empfohlen. Fluidra Industry+1
Identifizieren Sie alle Befestigungen, die den Motor an der Welle der Abdeckung halten, sowie die Verkabelung (24 V Stromversorgung, Endschalter, Steuerleitung).
Tipp: Bevor Sie etwas abklemmen, machen Sie ein klares Foto von der Verkabelung und der Position der Komponenten, um den Wiederzusammenbau zu erleichtern.
Schritt 3: Den Motor abklemmen und ausbauen
Trennen Sie vorsichtig alle Kabel: Stromversorgung, Endschalter, Verbindung zur Wickelrolle.
Entfernen Sie die Befestigungen, die den Motor an der Welle halten.
Nehmen Sie den Motor heraus und inspizieren Sie:
Die Welle, um sicherzustellen, dass sie nicht verbogen ist.
Die Lager, um sicherzustellen, dass sie frei drehen.
Die Kupplung, um Risse oder übermäßiges Spiel festzustellen.
Schritt 4: Installieren Sie den neuen Austauschmotor für Ihre Poolabdeckung
Positionieren Sie den neuen Motor in perfekter Ausrichtung zur Wickelwelle im Trockenschacht.
Befestigen Sie ihn sicher mit den mitgelieferten Schrauben und Halterungen.
Schließen Sie alle Kabel gemäß Ihren Fotos wieder an (Stromversorgung, Endschalter, Steuerverbindung).
Installieren Sie die Steuerung und schließen Sie sie korrekt an den Motor an.
Stellen Sie die oberen und unteren Endlagen ein, um eine reibungslose Bewegung der Abdeckung zu gewährleisten.
Überprüfen Sie, ob Welle und Motor gut ausgerichtet sind: Jede Fehlstellung kann zu Blockaden oder vorzeitigem Verschleiß führen.
Schritt 5: Tests und Überprüfungen des UNICUM Motors DL6010 / DL7710 für Trockenschacht
Stellen Sie die Stromversorgung wieder her und führen Sie mehrere Öffnungs- und Schließzyklen der Abdeckung durch.
Überprüfen Sie, ob die Abdeckung sanft hoch- und herunterfährt, ohne Geräusche oder Blockaden.
Stellen Sie sicher, dass der Schacht trocken und dicht bleibt, ohne Wassereintritt.
Kontrollieren Sie die ordnungsgemäße Funktion der Endschalter und der Fernbedienung.
Schritt 6: Wartung nach dem Austausch
Um die Lebensdauer des Motors zu verlängern:
Reinigen Sie den Trockenschacht regelmäßig, um die Ansammlung von Blättern oder Schmutz zu vermeiden.
Überprüfen Sie jährlich den Motor und das Steuergerät.
Bewahren Sie eine Historie der Eingriffe und Fotos für die Nachverfolgung und Wartung auf.
Beachten Sie die Herstelleranweisungen für Wartung und Einwinterung, um die Lebensdauer von Motor und Abdeckung zu verlängern.
Das Ersetzen des Trockenschachtmotors Ihrer Abriblue-Abdeckung durch einen UNICUM DL6010 oder DL7710 und die Steuerung UNIBOX 450 ist einfach.
Sofern Sie die beschriebenen Schritte befolgen: Absicherung, Demontage, Installation, Einstellung und Überprüfungen.
Bei regelmäßiger Wartung wird Ihre Abriblue-Abdeckung wieder reibungslos und zuverlässig funktionieren, damit Sie Ihren Pool in aller Sicherheit genießen können.
Besorgen Sie sich einen Trockenschachtmotor sowie ein passendes Steuergerät für Ihre Abdeckung
FAQ
F: Kann ich einen generischen Motor anstelle eines UNICUM-Motors an einer Abriblue-Abdeckung installieren?
A: Es ist vorzuziehen, einen kompatiblen Motor vom Typ UNICUM DL6010 oder DL7710 zu verwenden. Diese Modelle entsprechen den mechanischen und elektrischen Spezifikationen der Abriblue-Abdeckungen und garantieren ein passendes Drehmoment sowie eine perfekte Integration mit der UNIBOX 450 Steuerung.
F: Wo sollte die UNIBOX 450 Steuerung installiert werden?
A: Die Steuerung muss in einem trockenen und belüfteten Technikraum installiert werden, mehr als 3,5 m vom Becken entfernt, gemäß den elektrischen Normen. Sie muss für Endlageneinstellungen und Wartungsarbeiten zugänglich bleiben.
F: Kann ich den Motor selbst ersetzen?
A: Ja, wenn Sie über Grundkenntnisse in Elektrik und Mechanik verfügen. Es wird jedoch empfohlen, einen autorisierten Abriblue-Installateur hinzuzuziehen, um die Dichtheit des Trockenschachts und die elektrische Konformität der Anlage zu gewährleisten.
F: Wie pflege ich meinen Abriblue Trockenschachtmotor?
A: Reinigen Sie regelmäßig den Schacht oder Trockenkasten, um die Ansammlung von Wasser und Schmutz zu vermeiden. Überprüfen Sie jährlich:
die Funktion der Endschalter,
den Festigkeit der Wellenbefestigungen,
die Dichtheit der Dichtungen um den Motor herum.
Eine regelmäßige Wartung verlängert die Lebensdauer des Motors und sorgt für einen optimalen Betrieb.
