Comment remplacer un moteur de coffre sec pour volet de piscine Abriblue

Publié par :

Comment remplacer le moteur UNICUM à coffre sec de votre volet Abriblue

Si vous possédez un volet de piscine Abriblue équipé d’un moteur en coffre sec et que celui-ci montre des signes de fatigue, ce guide pratique vous explique comment le remplacer facilement et en toute sécurité.
Nous allons détailler les étapes, le matériel nécessaire et les références adaptées pour que votre volet retrouve un fonctionnement optimal.

Quel moteur à coffre sec utiliser pour votre volet Abriblue ?

Le choix du moteur dépend de la taille et du poids de votre volet immergé :

Pour l’alimentation et la commande, utilisez le coffret UNIBOX 450, spécialement conçu pour les motorisations UNICUM à coffre sec.
Ce coffret gère l’alimentation 24 V et permet de piloter le volet via télécommande ou boîtier mural.

Ces motorisations sont entièrement compatibles avec les systèmes Abriblue tels que les gammes IMM’Box, IMM’Ax ou Open Neo, qui utilisent des coffres secs pour protéger le moteur hors de l’eau.

Pourquoi remplacer un moteur en coffre sec ?

Le moteur en coffre sec assure l’ouverture et la fermeture automatiques du volet tout en étant isolé de l’eau dans une fosse étanche ou un compartiment technique.
Avec le temps, il peut présenter certains signes de défaillance :

  • Blocage partiel ou total du volet à l’enroulement ou au déroulement.

  • Bruits inhabituels, vibrations ou saccades au démarrage.

  • Réponse aléatoire ou absence de mouvement à la commande.

  • Mauvais réglage ou dérive des fins de course (le volet ne s’arrête plus correctement).

Remplacer le moteur permet de :

  • Préserver la sécurité et la fiabilité du volet.

  • Éviter l’usure prématurée de l’axe d’enroulement et des fixations.

  • Retrouver un fonctionnement fluide et silencieux, conforme aux performances d’origine Abriblue.

Matériel et outils nécessaires pour le remplacement de votre moteur coffre sec

Avant de commencer, assurez-vous d’avoir :

Étape 1 : sécuriser la piscine et couper l’électricité

  1. Coupez l’alimentation générale au niveau du tableau et du coffret du volet.

  2. Assurez-vous que le volet est complètement fermé.

  3. Protégez la zone autour de la piscine pour éviter tout accident.

Étape 2 : accéder au moteur en coffre sec

  • Ouvrez le couvercle du coffre sec prévu à cet effet sur le volet Fluidra.

  • Vérifiez qu’il n’y a pas d’eau stagnante, de débris ou de corrosion — le moteur doit être dans une « fosse sèche » hors niveau d’eau, tel que préconisé par Fluidra. Fluidra Industry+1

  • Repérez toutes les fixations qui maintiennent le moteur sur l’axe du volet ainsi que le câblage (alimentation 24 V, fins de course, liaison contrôle).

  • Astuce : avant de débrancher quoi que ce soit, prenez une photo claire du câblage et de la position des composants pour guider le remontage.

Étape 3 : débrancher et retirer le moteur

  1. Débranchez soigneusement tous les câbles : alimentation, fins de course, liaison avec l’enrouleur.

  2. Retirez les fixations qui maintiennent le moteur sur l’axe.

  3. Sortez le moteur et inspectez :

    • L’axe pour vérifier qu’il n’est pas tordu.

    • Les roulements pour s’assurer qu’ils tournent librement.

    • L’accouplement pour détecter fissures ou jeu excessif.

Étape 4 : installer le nouveau moteur de remplacement pour votre volet de piscine

  • Positionnez le moteur neuf en alignement parfait avec l’axe d’enroulement dans le coffre sec.

  • Fixez-le solidement avec les vis et supports fournis.

  • Rebranchez tous les câbles selon vos photos (alimentation, fins de course, liaison commande).

  • Installez le coffret de commande et connectez-le correctement au moteur.

  • Réglez les fins de course haute et basse pour assurer un mouvement fluide du volet.

  • Vérifiez que l’axe et le moteur sont bien alignés : tout désaxage peut provoquer des blocages ou usure prématurée.

Étape 5 : tests et vérifications du moteur UNICUM DL6010 / DL7710 pour coffre sec

  • Rétablissez l’alimentation et effectuez plusieurs cycles d’ouverture et de fermeture du volet.

  • Vérifiez que le volet monte et descend en douceur, sans bruit ou blocage.

  • Assurez-vous que le coffre reste sec et étanche, sans infiltration d’eau.

  • Contrôlez le bon fonctionnement des fins de course et de la télécommande.



Étape 6 : entretien après remplacement

Pour prolonger la durée de vie du moteur :

  • Nettoyez régulièrement le coffre sec pour éviter accumulation de feuilles ou débris.

  • Vérifiez annuellement le moteur et le coffret de commande.

  • Conservez une trace des interventions et photos pour suivi et maintenance.

  • Respectez les consignes constructeur pour l’entretien et l’hivernage afin de prolonger la durée de vie du moteur et du volet.

Remplacer le moteur en coffre sec de votre volet Abriblue avec un UNICUM DL6010 ou DL7710 et le coffret UNIBOX 450 est simple.

Si vous suivez les étapes décrites : sécurisation, démontage, installation, réglage et vérifications.

Avec un entretien régulier, votre volet Abriblue retrouvera une utilisation fluide et fiable, pour profiter pleinement de votre piscine en toute sécurité.

Procurez-vous un moteur à coffre sec ainsi qu'un coffret adapté à votre volet

Voir le moteur UNICUM pour coffre sec

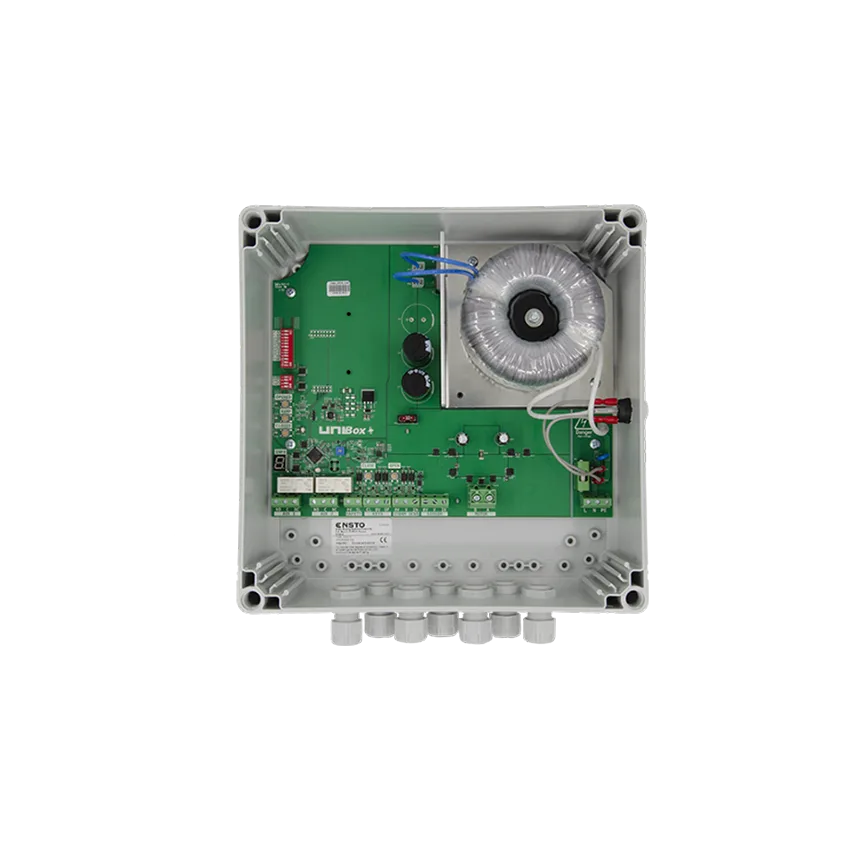

coffret alimentation unibox 250 va pour moteur unicum 250nm du coffret Unicum UNIBOX 450 Va 15A
Voir le Boitier UNIBox 450

FAQ

Q : Puis-je installer un moteur générique à la place d’un moteur UNICUM sur un volet Abriblue ?
R : Il est préférable d’utiliser un moteur compatible UNICUM DL6010 ou DL7710. Ces modèles respectent les spécificités mécaniques et électriques des volets Abriblue, garantissant un couple adapté et une parfaite intégration avec le coffret UNIBOX 450.

Q : Où doit être installé le coffret UNIBOX 450 ?
R : Le coffret doit être placé dans un local technique sec et ventilé, à plus de 3,5 m du bassin conformément aux normes électriques. Il doit rester accessible pour les réglages de fins de course et les opérations de maintenance.

Q : Puis-je remplacer le moteur moi-même ?
R : Oui, si vous avez des notions de base en électricité et en mécanique. Cependant, il est conseillé de faire appel à un installateur agréé Abriblue pour garantir l’étanchéité du coffre sec et la conformité électrique de l’installation.

Q : Comment entretenir mon moteur en coffre sec Abriblue ?
R : Nettoyez régulièrement la fosse ou le coffre sec pour éviter l’accumulation d’eau et de débris. Vérifiez annuellement :

  • le fonctionnement des fins de course,

  • le serrage des fixations de l’axe,

  • l’étanchéité des joints autour du moteur.
    Un entretien régulier prolonge la durée de vie du moteur et assure un fonctionnement optimal.
