Comment remplacer un moteur de coffre sec pour volet de piscine Fluidra

Publié par :

Comment remplacer le moteur UNICUM à coffre sec de votre volet Fluidra

Si vous possédez un volet de piscine Fluidra équipé d’un moteur en coffre sec et que celui-ci montre des signes de fatigue, ce guide pratique vous explique comment le remplacer facilement et en toute sécurité.
Nous allons détailler les étapes, le matériel nécessaire et les références adaptées pour que votre volet retrouve un fonctionnement optimal.

Quel moteur à coffre sec utiliser pour votre volet Fluidra ?

Le choix du moteur dépend de la taille et du poids de votre volet :

Pour l’alimentation et la commande du moteur, utilisez le coffret UNIBOX 450, spécialement conçu pour les moteurs en coffre sec Fluidra. Ce coffret gère l’alimentation et permet de commander le volet via télécommande ou boîtier mural.

Pourquoi remplacer un moteur en coffre sec ?

Le moteur en coffre sec assure l’ouverture et la fermeture automatiques du volet, tout en étant protégé de l’eau grâce à son installation dans une fosse étanche adjacente au bassin.
Avec le temps, ce moteur peut présenter plusieurs signes de défaillance :

  • Blocage partiel ou total du volet lors de l’enroulement.

  • Bruits inhabituels ou vibrations au démarrage.

  • Temps de réponse aléatoire ou absence de mouvement à la commande.

  • Fins de course incorrectes ou volet qui ne s’arrête plus en butée.

Remplacer le moteur permet de garantir la sécurité et la fiabilité du système, d’éviter l’usure prématurée de l’axe d’enroulement, et de maintenir une utilisation fluide et silencieuse du volet Fluidra.

Matériel et outils nécessaires pour le remplacement de votre moteur coffre sec

Avant de commencer, assurez-vous d’avoir :

Étape 1 : sécuriser la piscine et couper l’électricité

  1. Coupez l’alimentation générale au niveau du tableau et du coffret du volet.

  2. Assurez-vous que le volet est complètement fermé.

  3. Protégez la zone autour de la piscine pour éviter tout accident.

Étape 2 : accéder au moteur en coffre sec

  • Ouvrez le couvercle du coffre sec prévu à cet effet sur le volet Fluidra.

  • Vérifiez qu’il n’y a pas d’eau stagnante, de débris ou de corrosion — le moteur doit être dans une « fosse sèche » hors niveau d’eau, tel que préconisé par Fluidra. Fluidra Industry+1

  • Repérez toutes les fixations qui maintiennent le moteur sur l’axe du volet ainsi que le câblage (alimentation 24 V, fins de course, liaison contrôle).

  • Astuce : avant de débrancher quoi que ce soit, prenez une photo claire du câblage et de la position des composants pour guider le remontage.

Étape 3 : débrancher et retirer le moteur

  1. Débranchez soigneusement tous les câbles : alimentation, fins de course, liaison avec l’enrouleur.

  2. Retirez les fixations qui maintiennent le moteur sur l’axe.

  3. Sortez le moteur et inspectez :

    • L’axe pour vérifier qu’il n’est pas tordu.

    • Les roulements pour s’assurer qu’ils tournent librement.

    • L’accouplement pour détecter fissures ou jeu excessif.

Étape 4 : installer le nouveau moteur de remplacement pour votre volet de piscine

  • Positionnez le moteur neuf en alignement parfait avec l’axe d’enroulement dans le coffre sec.

  • Fixez-le solidement avec les vis et supports fournis.

  • Rebranchez tous les câbles selon vos photos (alimentation, fins de course, liaison commande).

  • Installez le coffret de commande et connectez-le correctement au moteur.

  • Réglez les fins de course haute et basse pour assurer un mouvement fluide du volet.

  • Vérifiez que l’axe et le moteur sont bien alignés : tout désaxage peut provoquer des blocages ou usure prématurée.

Étape 5 : tests et vérifications du moteur UNICUM DL6010 / DL7710 pour coffre sec

  • Rétablissez l’alimentation et effectuez plusieurs cycles d’ouverture et de fermeture du volet.

  • Vérifiez que le volet monte et descend en douceur, sans bruit ou blocage.

  • Assurez-vous que le coffre reste sec et étanche, sans infiltration d’eau.

  • Contrôlez le bon fonctionnement des fins de course et de la télécommande.



Étape 6 : entretien après remplacement

Pour prolonger la durée de vie du moteur :

  • Nettoyez régulièrement le coffre sec pour éviter accumulation de feuilles ou débris.

  • Vérifiez annuellement le moteur et le coffret de commande.

  • Conservez une trace des interventions et photos pour suivi et maintenance.

  • Respectez les consignes constructeur pour l’entretien et l’hivernage afin de prolonger la durée de vie du moteur et du volet.

Remplacer le moteur en coffre sec de votre volet Fluidra avec un UNICUM DL6010 ou DL7710 et le coffret UNIBOX 450 est simple.

Si vous suivez les étapes décrites : sécurisation, démontage, installation, réglage et vérifications.

Avec un entretien régulier, votre volet Fluidra retrouvera une utilisation fluide et fiable, pour profiter pleinement de votre piscine en toute sécurité.

Procurez-vous un moteur à coffre sec ainsi qu'un coffret adapté à votre volet

Voir le moteur UNICUM pour coffre sec

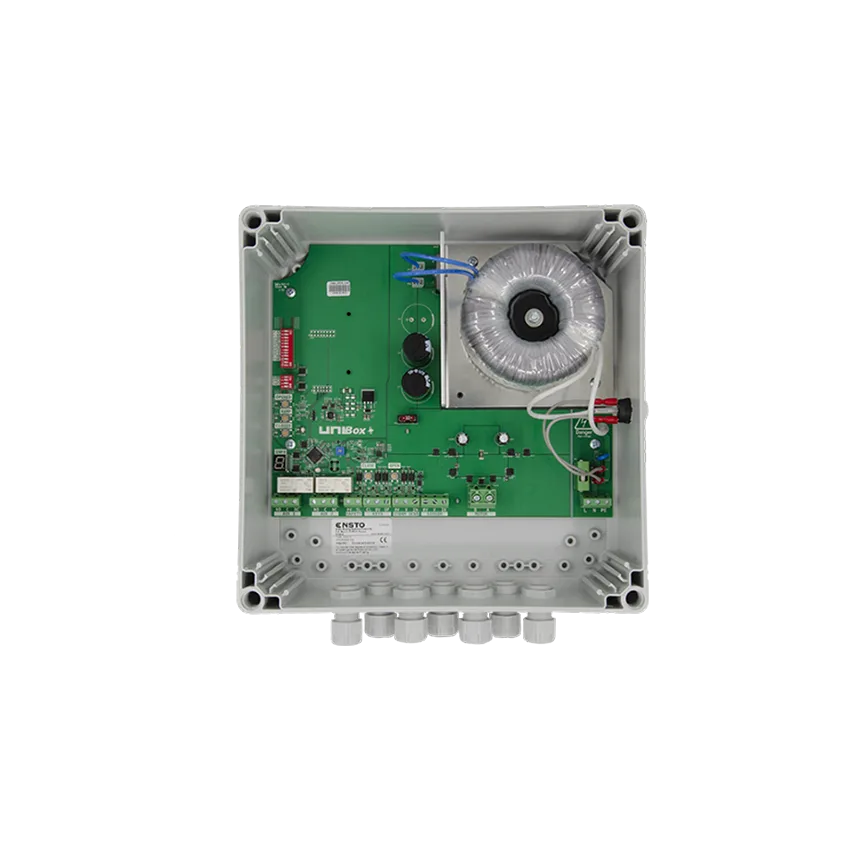

coffret alimentation unibox 250 va pour moteur unicum 250nm du coffret Unicum UNIBOX 450 Va 15A
Voir le Boitier UNIBox 450

FAQ

Q : Puis-je installer un moteur générique à la place du moteur Fluidra ?
R : Non recommandé. Les moteurs Fluidra sont conçus pour fonctionner avec les axes et coffres spécifiques de la marque. L’utilisation d’un moteur non compatible peut endommager le volet et annuler la garantie.

Q : Où doit être installé le coffret de commande ?
R : Le coffret doit être installé dans un local sec et ventilé, à distance réglementaire du bassin (minimum 3,5 m), et connecté à l’alimentation 24 V conformément aux normes électriques.

Q : Que faire si le volet bloque après l’installation du moteur ?
R : Vérifiez l’alignement de l’axe, le serrage des fixations et le réglage des fins de course. Tout désaxage ou fin de course mal réglée peut provoquer un blocage.

Q : Comment entretenir le moteur et le coffre sec ?
R : Nettoyez régulièrement le coffre sec, évitez la stagnation d’eau et les débris. Contrôlez annuellement le moteur, les roulements et les fins de course. Respectez les instructions d’hivernage pour prolonger la durée de vie du moteur.

Q : Quels signes indiquent qu’il est temps de remplacer le moteur ?
R : Blocages fréquents, bruit inhabituel ou vibrations, réponse aléatoire ou nulle de la télécommande, fins de course non respectées. Le remplacement prévient tout dommage à l’axe ou au tablier du volet.
