Wie man einen Trockenmotor für Fluidra Poolrollläden ersetzt
So ersetzen Sie den UNICUM-Trockenschachtmotor Ihrer Fluidra-Abdeckung
Wenn Sie eine Fluidra-Poolabdeckung mit einem Trockenschachtmotor besitzen und dieser Ermüdungserscheinungen zeigt, erklärt Ihnen dieser praktische Leitfaden, wie Sie ihn einfach und sicher ersetzen können.
Wir werden die Schritte, das benötigte Material und die passenden Referenzen detailliert beschreiben, damit Ihre Abdeckung wieder optimal funktioniert.
Welchen Trockenschachtmotor sollten Sie für Ihre Fluidra-Abdeckung verwenden?
Die Wahl des Motors hängt von der Größe und dem Gewicht Ihrer Abdeckung ab:
UNICUM DL6010 (500 Nm): für kleine bis mittelgroße Abdeckungen.
UNICUM DL7710 (900 Nm): für breitere oder schwerere Abdeckungen.

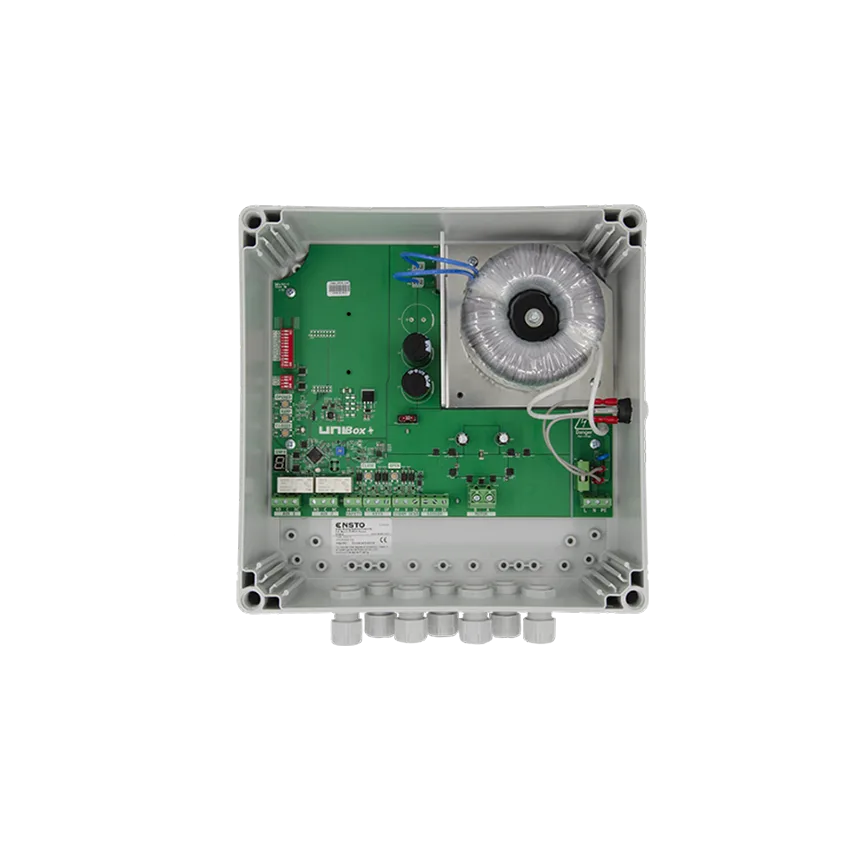

Verwenden Sie für die Stromversorgung und Steuerung des Motors die UNIBOX 450 Steuerung, die speziell für Fluidra-Trockenschachtmotoren entwickelt wurde. Diese Steuerung regelt die Stromversorgung und ermöglicht die Bedienung der Abdeckung per Fernbedienung oder Wandschalter.
Warum einen Trockenschachtmotor ersetzen?
Der Trockenschachtmotor sorgt für das automatische Öffnen und Schließen der Abdeckung und ist durch den Einbau in einen wasserdichten Schacht neben dem Becken vor Wasser geschützt.
Im Laufe der Zeit kann dieser Motor mehrere Anzeichen eines Defekts aufweisen:
Teilweise oder vollständige Blockierung der Abdeckung beim Aufrollen.
Ungewöhnliche Geräusche oder Vibrationen beim Starten.
Unregelmäßige Reaktionszeit oder fehlende Bewegung bei Befehlseingabe.
Falsche Endlagen oder eine Abdeckung, die am Anschlag nicht mehr stoppt.
Der Austausch des Motors garantiert die Sicherheit und Zuverlässigkeit des Systems, verhindert vorzeitigen Verschleiß der Wickelwelle und sorgt für eine reibungslose und leise Nutzung der Fluidra-Abdeckung.
Erforderliches Material und Werkzeug für den Austausch Ihres Trockenschachtmotors
Bevor Sie beginnen, stellen Sie sicher, dass Sie Folgendes bereit haben:
UNICUM Motor DL6010 (500 Nm) oder DL7710 (900 Nm) je nach Ihrer Abdeckung.
Inbusschlüssel, Schlitz- und Kreuzschlitzschraubendreher.
Maulschlüsselsatz.
Wasserwaage zur Ausrichtung der Welle.
Schutzhandschuhe und Schutzbrille.
Fluidra-Dokumentation für Schaltpläne und Endlageneinstellungen.
Schritt 1: Pool sichern und Strom abschalten
Schalten Sie die Hauptstromversorgung am Schaltschrank und an der Steuerung der Abdeckung ab.
Stellen Sie sicher, dass die Abdeckung vollständig geschlossen ist.
Sichern Sie den Bereich um den Pool, um Unfälle zu vermeiden.
Schritt 2: Zugang zum Trockenschachtmotor
Öffnen Sie den dafür vorgesehenen Deckel des Trockenschachts an der Fluidra-Abdeckung.
Prüfen Sie, dass kein stehendes Wasser, Schmutz oder Korrosion vorhanden ist — der Motor muss sich in einem „Trockenschacht“ außerhalb des Wasserspiegels befinden, wie von Fluidra vorgeschrieben. Fluidra Industry+1
Identifizieren Sie alle Befestigungen, die den Motor an der Welle der Abdeckung halten, sowie die Verkabelung (24V-Versorgung, Endlagen, Steuerungsverbindung).
Tipp: Bevor Sie etwas abklemmen, machen Sie ein klares Foto von der Verkabelung und der Position der Komponenten als Orientierung für den Zusammenbau.
Schritt 3: Motor abklemmen und ausbauen
Klemmen Sie vorsichtig alle Kabel ab: Stromversorgung, Endlagen, Verbindung zur Wickelwelle.
Entfernen Sie die Befestigungen, die den Motor auf der Welle halten.
Nehmen Sie den Motor heraus und inspizieren Sie:
Die Welle, um sicherzustellen, dass sie nicht verbogen ist.
Die Lager, um sicherzustellen, dass sie frei drehen.
Die Kupplung auf Risse oder übermäßiges Spiel.
Schritt 4: Den neuen Ersatzmotor für Ihre Poolabdeckung installieren
Positionieren Sie den neuen Motor in perfekter Ausrichtung zur Wickelwelle im Trockenschacht.
Befestigen Sie ihn sicher mit den mitgelieferten Schrauben und Halterungen.
Schließen Sie alle Kabel gemäß Ihren Fotos wieder an (Stromversorgung, Endlagen, Steuerungsverbindung).
Installieren Sie die Steuerung und schließen Sie diese korrekt an den Motor an.
Stellen Sie die oberen und unteren Endlagen ein, um eine reibungslose Bewegung der Abdeckung zu gewährleisten.
Überprüfen Sie, ob Welle und Motor gut ausgerichtet sind: Jede Fehlstellung kann zu Blockaden oder vorzeitigem Verschleiß führen.
Schritt 5: Tests und Prüfungen des UNICUM DL6010 / DL7710 Trockenschachtmotors
Stellen Sie die Stromversorgung wieder her und führen Sie mehrere Öffnungs- und Schließzyklen der Abdeckung durch.
Prüfen Sie, ob die Abdeckung sanft, ohne Geräusche oder Blockaden, hoch- und runterfährt.
Stellen Sie sicher, dass der Schacht trocken und dicht bleibt, ohne Wassereintritt.
Kontrollieren Sie die ordnungsgemäße Funktion der Endlagen und der Fernbedienung.
Schritt 6: Wartung nach dem Austausch
Um die Lebensdauer des Motors zu verlängern:
Reinigen Sie den Trockenschacht regelmäßig, um die Ansammlung von Blättern oder Schmutz zu vermeiden.
Überprüfen Sie jährlich den Motor und die Steuerung.
Bewahren Sie Aufzeichnungen der Eingriffe und Fotos für die Nachverfolgung und Wartung auf.
Beachten Sie die Herstellerhinweise zur Wartung und Einwinterung, um die Lebensdauer des Motors und der Abdeckung zu verlängern.
Den Trockenschachtmotor Ihrer Fluidra-Abdeckung durch einen UNICUM DL6010 oder DL7710 und die UNIBOX 450 Steuerung zu ersetzen, ist einfach.
Wenn Sie die beschriebenen Schritte befolgen: Sicherung, Demontage, Installation, Einstellung und Prüfungen.
Mit regelmäßiger Wartung wird Ihre Fluidra-Abdeckung wieder reibungslos und zuverlässig funktionieren, damit Sie Ihren Pool in aller Sicherheit voll genießen können.
Besorgen Sie sich einen Trockenschachtmotor sowie eine für Ihre Abdeckung geeignete Steuerung
FAQ
F: Kann ich anstelle des Fluidra-Motors einen generischen Motor installieren?
A: Nicht empfohlen. Fluidra-Motoren sind für die spezifischen Wellen und Schächte der Marke konzipiert. Die Verwendung eines nicht kompatiblen Motors kann die Abdeckung beschädigen und die Garantie erlöschen lassen.
F: Wo muss die Steuerung installiert werden?
A: Die Steuerung muss in einem trockenen und belüfteten Raum in vorschriftsmäßigem Abstand zum Becken (mindestens 3,5 m) installiert und gemäß den elektrischen Normen an die 24V-Versorgung angeschlossen werden.
F: Was tun, wenn die Abdeckung nach dem Einbau des Motors blockiert?
A: Überprüfen Sie die Ausrichtung der Welle, den festen Sitz der Befestigungen und die Einstellung der Endlagen. Jede Fehlstellung oder falsch eingestellte Endlage kann eine Blockierung verursachen.
F: Wie werden Motor und Trockenschacht gewartet?
A: Reinigen Sie den Trockenschacht regelmäßig, vermeiden Sie stehendes Wasser und Schmutz. Kontrollieren Sie jährlich den Motor, die Lager und die Endlagen. Beachten Sie die Einwinterungshinweise, um die Lebensdauer des Motors zu verlängern.
F: Welche Anzeichen deuten darauf hin, dass es Zeit ist, den Motor zu ersetzen?
A: Häufige Blockaden, ungewöhnliche Geräusche oder Vibrationen, unregelmäßige oder fehlende Reaktion der Fernbedienung, nicht eingehaltene Endlagen. Der Austausch beugt Schäden an der Welle oder dem Rollladenbehang vor.
