Come sostituire un motore a carter secco per serranda per piscina Fluidra
Come sostituire il motore UNICUM a pozzetto asciutto della vostra tapparella Fluidra
Se possedete una copertura per piscina ⟨1⟩Fluidra⟨/1⟩ dotata di un motore in pozzetto asciutto e questo mostra segni di affaticamento, questa guida pratica vi spiega come sostituirlo facilmente e in totale sicurezza.⟨2/⟩Dettaglieremo i passaggi, il materiale necessario e i riferimenti adatti affinché la vostra copertura ritrovi un funzionamento ottimale.
Quale motore a pozzetto asciutto utilizzare per la vostra copertura Fluidra?
La scelta del motore dipende dalle ⟨3⟩dimensioni e dal peso della vostra copertura⟨/3⟩:

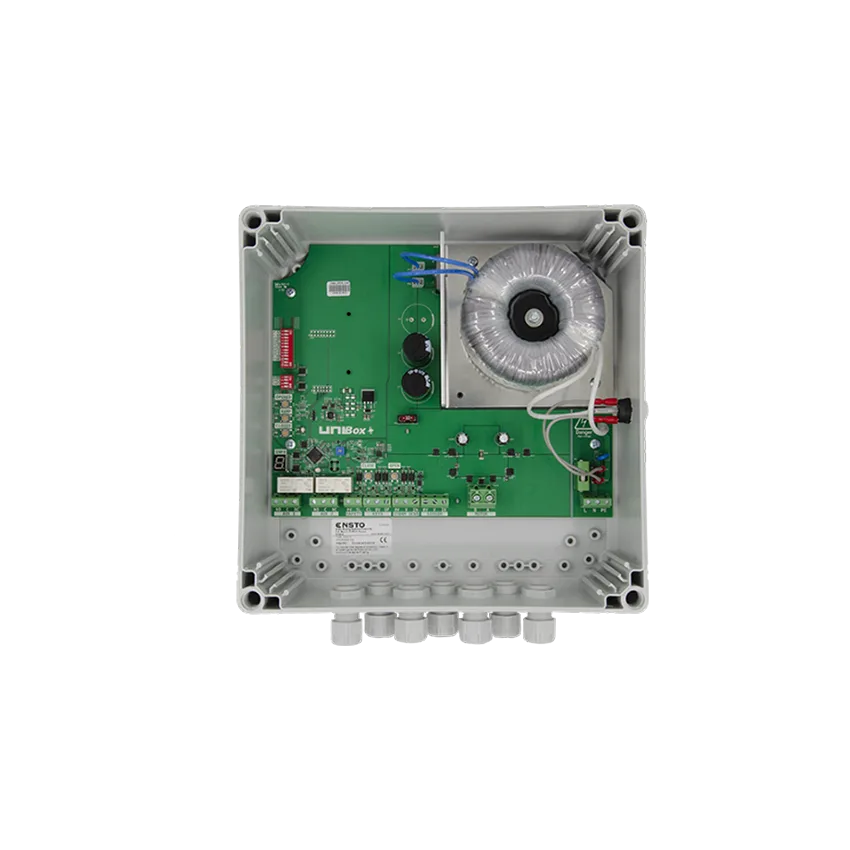

⟨4⟩⟨5⟩⟨6⟩⟨7⟩⟨8⟩UNICUM DL6010 (500 Nm)⟨/8⟩: per coperture di dimensioni da piccole a medie.⟨/7⟩⟨/6⟩⟨9⟩⟨10⟩⟨11⟩UNICUM DL7710 (900 Nm)⟨/11⟩: per coperture più larghe o più pesanti.⟨/10⟩⟨/9⟩⟨/5⟩⟨12⟩Per l'alimentazione e il comando del motore, utilizzate ⟨13⟩⟨14⟩il quadro UNIBOX 450⟨/14⟩⟨/13⟩, appositamente progettato per i motori in pozzetto asciutto Fluidra. Questo quadro gestisce l'alimentazione e permette di comandare la copertura tramite telecomando o pulsantiera a muro.⟨15⟩Perché sostituire un motore in pozzetto asciutto?⟨/15⟩⟨16⟩Il motore in pozzetto asciutto assicura l'apertura e la chiusura automatica della copertura, essendo protetto dall'acqua grazie alla sua installazione in una fossa stagna adiacente alla vasca.⟨17/⟩Con il tempo, questo motore può presentare diversi segni di guasto:⟨/16⟩⟨18⟩⟨19⟩⟨20⟩Blocco parziale o totale della copertura durante l'avvolgimento.⟨/20⟩⟨21⟩⟨22⟩Rumori insoliti o vibrazioni all'avvio.⟨/22⟩⟨23⟩⟨24⟩Tempi di risposta casuali o assenza di movimento al comando.⟨/24⟩⟨25⟩⟨26⟩Finecorsa errati o copertura che non si ferma più in battuta.⟨/26⟩⟨/19⟩⟨27⟩Sostituire il motore permette di garantire la sicurezza e l'affidabilità del sistema, di evitare l'usura prematura dell'asse di avvolgimento e di mantenere un utilizzo fluido e silenzioso della copertura Fluidra.Materiale e strumenti necessari per la sostituzione del vostro motore a pozzetto asciutto
Prima di iniziare, assicuratevi di avere:
⟨1⟩⟨2⟩⟨3⟩⟨4⟩⟨5⟩Motore UNICUM DL6010 (500 Nm) o DL7710 (900 Nm)⟨/5⟩ ⟨/4⟩in base alla vostra copertura.⟨/3⟩⟨6⟩⟨7⟩⟨8⟩Quadro UNIBOX 450⟨/8⟩ per l'alimentazione.⟨/7⟩⟨9⟩⟨10⟩Chiave Allen, cacciavite piatto e a croce.⟨/10⟩⟨11⟩⟨12⟩Set di chiavi piatte.⟨/12⟩⟨13⟩⟨14⟩Livella a bolla per l'allineamento dell'asse.⟨/14⟩⟨15⟩⟨16⟩Guanti e occhiali di protezione.⟨/16⟩⟨17⟩⟨18⟩Documentazione Fluidra per gli schemi di cablaggio e le regolazioni dei finecorsa.⟨/18⟩⟨/1⟩
Fase 1: mettere in sicurezza la piscina e togliere la corrente
⟨1⟩⟨2⟩⟨3⟩Togliete ⟨4⟩l'alimentazione generale⟨/4⟩ a livello del quadro elettrico e del quadro della copertura.⟨/3⟩⟨5⟩⟨6⟩Assicuratevi che la copertura sia ⟨7⟩completamente chiusa⟨/7⟩.⟨/6⟩⟨8⟩⟨9⟩Proteggete la zona intorno alla piscina per evitare qualsiasi incidente.⟨/9⟩⟨/1⟩Fase 2: accedere al motore nel pozzetto asciutto
⟨1⟩⟨2⟩⟨3⟩Aprite il coperchio del pozzetto asciutto previsto a tale scopo sulla copertura Fluidra.⟨/3⟩⟨4⟩⟨5⟩Verificate che non vi sia ⟨6⟩acqua stagnante⟨/6⟩, detriti o corrosione — il motore deve trovarsi in una "fossa asciutta" fuori dal livello dell'acqua, come raccomandato da Fluidra. ⟨7⟩⟨8⟩⟨9⟩⟨10⟩⟨11⟩Fluidra Industry⟨/11⟩⟨12⟩+1⟨/12⟩⟨/10⟩⟨/9⟩⟨/8⟩⟨/7⟩⟨/5⟩⟨13⟩⟨14⟩Individuate tutti i fissaggi che mantengono il motore sull'asse della copertura e il cablaggio (alimentazione 24 V, finecorsa, collegamento controllo).⟨/14⟩⟨15⟩⟨16⟩⟨17⟩Suggerimento⟨/17⟩: prima di scollegare qualsiasi cosa, scattate una foto chiara del cablaggio e della posizione dei componenti per guidare il rimontaggio.⟨/16⟩⟨/1⟩
Fase 3: scollegare e rimuovere il motore
⟨1⟩⟨2⟩⟨3⟩Scollegate accuratamente tutti i cavi: alimentazione, finecorsa, collegamento con l'avvolgitore.⟨/3⟩⟨4⟩⟨5⟩Rimuovete i fissaggi che mantengono il motore sull'asse.⟨/5⟩⟨6⟩⟨7⟩Estraete il motore e ispezionate:⟨/7⟩⟨8⟩⟨9⟩⟨10⟩L'asse per verificare che non sia piegato.⟨/10⟩⟨11⟩⟨12⟩I cuscinetti per assicurarsi che ruotino liberamente.⟨/12⟩⟨13⟩⟨14⟩Il giunto per rilevare crepe o gioco eccessivo.⟨/14⟩⟨/9⟩⟨/6⟩⟨/1⟩Fase 4: installare il nuovo motore di ricambio per la vostra copertura per piscina
⟨1⟩⟨2⟩⟨3⟩Posizionate il motore nuovo ⟨4⟩in perfetto allineamento⟨/4⟩ con l'asse di avvolgimento nel pozzetto asciutto.⟨/3⟩⟨5⟩⟨6⟩Fissatelo saldamente con le viti e i supporti forniti.⟨/6⟩⟨7⟩⟨8⟩Ricollegate tutti i cavi seguendo le vostre foto (alimentazione, finecorsa, collegamento comando).⟨/8⟩⟨9⟩⟨10⟩Installate il ⟨11⟩quadro di comando⟨/11⟩ e collegatelo correttamente al motore.⟨/10⟩⟨12⟩⟨13⟩Regolate i finecorsa alto e basso per assicurare un movimento fluido della copertura.⟨/13⟩⟨14⟩⟨15⟩Verificate che l'asse e il motore siano ben allineati: ogni disallineamento può causare blocchi o usura prematura.⟨/15⟩⟨/1⟩
Fase 5: test e verifiche del motore UNICUM DL6010 / DL7710 per pozzetto asciutto
⟨1⟩⟨2⟩⟨3⟩Ripristinate l'alimentazione ed effettuate diversi cicli di apertura e chiusura della copertura.⟨/3⟩⟨4⟩⟨5⟩Verificate che la copertura salga e scenda ⟨6⟩dolcemente⟨/6⟩, senza rumori o blocchi.⟨/5⟩⟨7⟩⟨8⟩Assicuratevi che il pozzetto rimanga ⟨9⟩asciutto⟨/9⟩ e stagno, senza infiltrazioni d'acqua.⟨/8⟩⟨10⟩⟨11⟩Controllate il corretto funzionamento dei finecorsa e del telecomando.⟨/11⟩⟨/1⟩⟨12⟩ ⟨/12⟩Fase 6: manutenzione dopo la sostituzione
Per prolungare la durata di vita del motore:
⟨1⟩⟨2⟩⟨3⟩Pulite regolarmente il pozzetto asciutto per evitare l'accumulo di foglie o detriti.⟨/3⟩⟨4⟩⟨5⟩Verificate annualmente il motore e il quadro di comando.⟨/5⟩⟨6⟩⟨7⟩Conservate una traccia degli interventi e foto per il monitoraggio e la manutenzione.⟨/7⟩⟨8⟩⟨9⟩Rispettate le istruzioni del costruttore per la manutenzione e l'invernaggio al fine di prolungare la durata di vita del motore e della copertura.⟨/9⟩⟨/1⟩Sostituire il motore in pozzetto asciutto della vostra copertura Fluidra con un ⟨1⟩⟨2⟩UNICUM DL6010 o DL7710⟨/2⟩⟨/1⟩ e il quadro ⟨3⟩⟨4⟩UNIBOX 450⟨/4⟩⟨/3⟩ è semplice.
Se seguite i passaggi descritti: messa in sicurezza, smontaggio, installazione, regolazione e verifiche.
Con una manutenzione regolare, la vostra copertura Fluidra ritroverà un utilizzo fluido e affidabile, per godere appieno della vostra piscina in tutta sicurezza.
Acquistate un motore a pozzetto asciutto e un quadro adatto alla vostra copertura
FAQ
⟨1⟩D: Posso installare un motore generico al posto del motore Fluidra?⟨/1⟩⟨2/⟩⟨3⟩R:⟨/3⟩ Non raccomandato. I motori Fluidra sono progettati per funzionare con gli assi e i pozzetti specifici della marca. L'uso di un motore non compatibile può danneggiare la copertura e annullare la garanzia.
⟨4⟩D: Dove deve essere installato il quadro di comando?⟨/4⟩⟨5/⟩⟨6⟩R:⟨/6⟩ Il quadro deve essere installato in un locale asciutto e ventilato, a distanza regolamentare dalla vasca (minimo 3,5 m), e collegato all'alimentazione 24 V in conformità alle norme elettriche.
⟨7⟩D: Cosa fare se la copertura si blocca dopo l'installazione del motore?⟨/7⟩⟨8/⟩⟨9⟩R:⟨/9⟩ Verificate l'allineamento dell'asse, il serraggio dei fissaggi e la regolazione dei finecorsa. Ogni disallineamento o finecorsa mal regolato può causare un blocco.
⟨10⟩D: Come fare manutenzione al motore e al pozzetto asciutto?⟨/10⟩⟨11/⟩⟨12⟩R:⟨/12⟩ Pulite regolarmente il pozzetto asciutto, evitate il ristagno d'acqua e i detriti. Controllate annualmente il motore, i cuscinetti e i finecorsa. Rispettate le istruzioni di invernaggio per prolungare la durata di vita del motore.
⟨13⟩D: Quali segni indicano che è tempo di sostituire il motore?⟨/13⟩⟨14/⟩⟨15⟩R:⟨/15⟩ Blocchi frequenti, rumore insolito o vibrazioni, risposta casuale o nulla del telecomando, finecorsa non rispettati. La sostituzione previene qualsiasi danno all'asse o alla serranda della copertura.
