Cómo sustituir un motor de foso seco para persiana de piscina Fluidra
Cómo sustituir el motor UNICUM de cajón seco de su cubierta Fluidra
Si tiene una cubierta de piscina ⟨1⟩Fluidra⟨/1⟩ equipada con un motor en cajón seco y este muestra signos de fatiga, esta guía práctica le explica cómo sustituirlo de forma fácil y segura. ⟨2/⟩ Detallaremos los pasos, el material necesario y las referencias adecuadas para que su cubierta recupere un funcionamiento óptimo.
¿Qué motor de cajón seco utilizar para su cubierta Fluidra?
La elección del motor depende del ⟨3⟩tamaño y el peso de su cubierta⟨/3⟩:
⟨4⟩⟨5⟩UNICUM DL6010 (500 Nm)⟨/5⟩: para cubiertas de tamaño pequeño a mediano.⟨/4⟩
⟨6⟩⟨7⟩UNICUM DL7710 (900 Nm)⟨/7⟩: para cubiertas más anchas o pesadas.⟨/4⟩

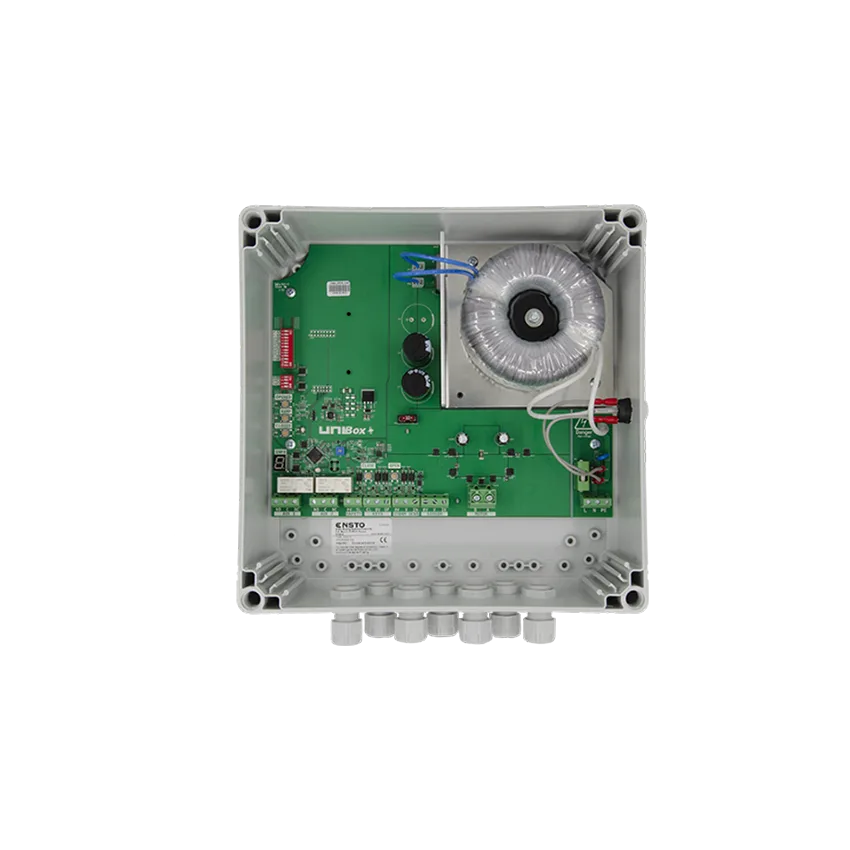

Para la alimentación y el control del motor, utilice ⟨8⟩⟨9⟩el cuadro UNIBOX 450⟨/9⟩⟨/8⟩, diseñado específicamente para los motores en cajón seco Fluidra. Este cuadro gestiona la alimentación y permite controlar la cubierta mediante un mando a distancia o una caja de pared.
¿Por qué sustituir un motor en cajón seco?
El motor en cajón seco garantiza la apertura y el cierre automáticos de la cubierta, mientras está protegido del agua gracias a su instalación en una fosa estanca adyacente al vaso. ⟨10/⟩ Con el tiempo, este motor puede presentar varios signos de fallo:
Bloqueo parcial o total de la cubierta durante el enrollado.
Ruidos inusuales o vibraciones al arrancar.
Tiempo de respuesta aleatorio o ausencia de movimiento al dar la orden.
Finales de carrera incorrectos o cubierta que ya no se detiene en el tope.
Sustituir el motor permite garantizar la seguridad y fiabilidad del sistema, evitar el desgaste prematuro del eje de enrollado y mantener un uso fluido y silencioso de la cubierta Fluidra.
Material y herramientas necesarias para la sustitución de su motor de cajón seco
Antes de comenzar, asegúrese de tener:
⟨1⟩⟨2⟩Motor UNICUM DL6010 (500 Nm) o DL7710 (900 Nm)⟨/2⟩ ⟨/1⟩según su cubierta.
⟨3⟩⟨4⟩Cuadro UNIBOX 450⟨/4⟩ para la alimentación.⟨/3⟩
Llave Allen, destornillador plano y de estrella.
Juego de llaves fijas.
Nivel de burbuja para la alineación del eje.
Guantes y gafas de protección.
Documentación de Fluidra para los esquemas de cableado y los ajustes de los finales de carrera.
Paso 1: asegurar la piscina y cortar la electricidad
Corte la ⟨1⟩alimentación general⟨/1⟩ en el cuadro y en el armario de la cubierta.
Asegúrese de que la cubierta esté ⟨2⟩completamente cerrada⟨/2⟩.
Proteja el área alrededor de la piscina para evitar accidentes.
Paso 2: acceder al motor en cajón seco
Abra la tapa del cajón seco prevista para tal fin en la cubierta Fluidra.
Compruebe que ⟨1⟩no haya agua estancada⟨/1⟩, restos o corrosión —el motor debe estar en una «fosa seca» por encima del nivel del agua, tal como recomienda Fluidra. ⟨2⟩⟨3⟩⟨4⟩⟨5⟩⟨6⟩Fluidra Industry⟨/6⟩⟨7⟩+1⟨/7⟩⟨/5⟩⟨/4⟩⟨/3⟩⟨/2⟩
Localice todas las fijaciones que sujetan el motor al eje de la cubierta, así como el cableado (alimentación 24 V, finales de carrera, conexión de control).
⟨8⟩Consejo⟨/8⟩: antes de desconectar nada, tome una foto clara del cableado y de la posición de los componentes para guiar el reensamblaje.
Paso 3: desconectar y retirar el motor
Desconecte cuidadosamente todos los cables: alimentación, finales de carrera, conexión con el enrollador.
Retire las fijaciones que sujetan el motor al eje.
Saque el motor e inspeccione:
El eje para verificar que no esté torcido.
Los rodamientos para asegurarse de que giran libremente.
El acoplamiento para detectar grietas o una holgura excesiva.
Paso 4: instalar el nuevo motor de sustitución para su cubierta de piscina
Posicione el motor nuevo ⟨1⟩en alineación perfecta⟨/1⟩ con el eje de enrollado en el cajón seco.
Fíjelo firmemente con los tornillos y soportes suministrados.
Vuelva a conectar todos los cables según sus fotos (alimentación, finales de carrera, conexión de control).
Instale el ⟨2⟩cuadro de control⟨/2⟩ y conéctelo correctamente al motor.
Ajuste los finales de carrera superior e inferior para asegurar un movimiento fluido de la cubierta.
Compruebe que el eje y el motor estén bien alineados: cualquier desalineación puede provocar bloqueos o desgaste prematuro.
Paso 5: pruebas y verificaciones del motor UNICUM DL6010 / DL7710 para cajón seco
Restablezca la alimentación y realice varios ciclos de apertura y cierre de la cubierta.
Compruebe que la cubierta suba y baje ⟨1⟩suavemente⟨/1⟩, sin ruidos ni bloqueos.
Asegúrese de que el cajón permanezca ⟨2⟩seco⟨/2⟩ y estanco, sin filtraciones de agua.
Controle el buen funcionamiento de los finales de carrera y del mando a distancia.
Paso 6: mantenimiento tras la sustitución
Para prolongar la vida útil del motor:
Limpie regularmente el cajón seco para evitar la acumulación de hojas o restos.
Verifique anualmente el motor y el cuadro de control.
Conserve un registro de las intervenciones y fotos para el seguimiento y mantenimiento.
Respete las instrucciones del fabricante para el mantenimiento y la hibernación con el fin de prolongar la vida útil del motor y de la cubierta.
Sustituir el motor de cajón seco de su cubierta Fluidra con un ⟨1⟩⟨2⟩UNICUM DL6010 o DL7710⟨/2⟩⟨/1⟩ y el cuadro ⟨3⟩⟨4⟩UNIBOX 450⟨/4⟩⟨/3⟩ es sencillo.
Siempre que siga los pasos descritos: seguridad, desmontaje, instalación, ajuste y verificaciones.
Con un mantenimiento regular, su cubierta Fluidra recuperará un uso fluido y fiable, permitiéndole disfrutar plenamente de su piscina con total seguridad.
Adquiera un motor de cajón seco así como un cuadro adaptado a su cubierta
FAQ
⟨1⟩P: ¿Puedo instalar un motor genérico en lugar del motor Fluidra?⟨/1⟩⟨2/⟩⟨3⟩R:⟨/3⟩ No se recomienda. Los motores Fluidra están diseñados para funcionar con los ejes y cajones específicos de la marca. El uso de un motor no compatible puede dañar la cubierta y anular la garantía.
⟨4⟩P: ¿Dónde debe instalarse el cuadro de control?⟨/4⟩⟨5/⟩⟨6⟩R:⟨/6⟩ El cuadro debe instalarse en un local seco y ventilado, a la distancia reglamentaria del vaso (mínimo 3,5 m), y conectado a la alimentación de 24 V de acuerdo con las normativas eléctricas.
⟨7⟩P: ¿Qué hacer si la cubierta se bloquea tras la instalación del motor?⟨/7⟩⟨8/⟩⟨9⟩R:⟨/9⟩ Compruebe la alineación del eje, el apriete de las fijaciones y el ajuste de los finales de carrera. Cualquier desalineación o final de carrera mal ajustado puede provocar un bloqueo.
⟨10⟩P: ¿Cómo mantener el motor y el cajón seco?⟨/10⟩⟨11/⟩⟨12⟩R:⟨/12⟩ Limpie regularmente el cajón seco, evite el estancamiento de agua y la acumulación de restos. Controle anualmente el motor, los rodamientos y los finales de carrera. Respete las instrucciones de hibernación para prolongar la vida útil del motor.
⟨13⟩P: ¿Qué señales indican que es hora de sustituir el motor?⟨/13⟩⟨14/⟩⟨15⟩R:⟨/15⟩ Bloqueos frecuentes, ruido inusual o vibraciones, respuesta aleatoria o nula del mando a distancia, finales de carrera no respetados. La sustitución previene cualquier daño al eje o a la persiana de la cubierta.
