Wie tauscht man einen COVEO-Motor aus?
Wie ersetzt man einen Unterflur- oder Oberflur-Motor durch einen COVEO-Motor?

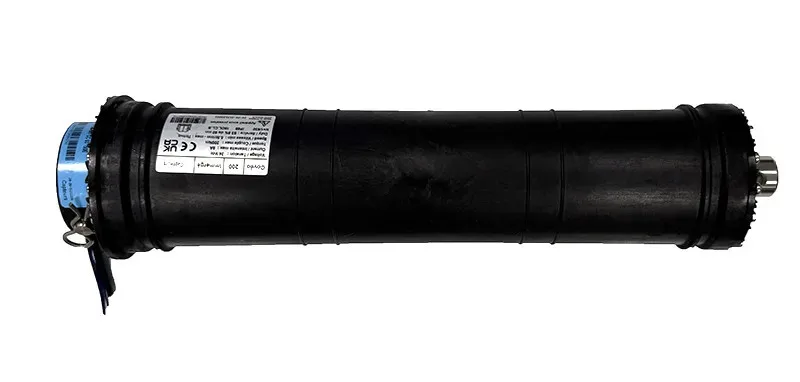

Sie haben gerade einen neuen SIREM COVEO-Motor erworben? Dieser Artikel erklärt Ihnen detailliert, wie Sie Ihren alten MIS-Motor (Unterflur) oder MH2-Motor (Oberflur) sicher austauschen.
Die Coveo-Reihe bietet eine gleichwertige Leistung mit einem maximalen Drehmoment, das gleich oder höher ist, und ähnlichen Geschwindigkeiten. Sie ist zudem mit bestehenden Steuerungen kompatibel, obwohl eine Aktualisierung der Software der MIS-Steuerungen (mit oder ohne SPS) erforderlich sein kann. Dennoch müssen bestimmte Montage- und Verkabelungsregeln eingehalten werden, wie unten aufgeführt.
Für Oberflur-Motoren
Die Antriebe werden mit 12VDC betrieben und sind wie folgt zu ersetzen (die 12VDC-Steuerungen von SIREM müssen nicht ausgetauscht werden):

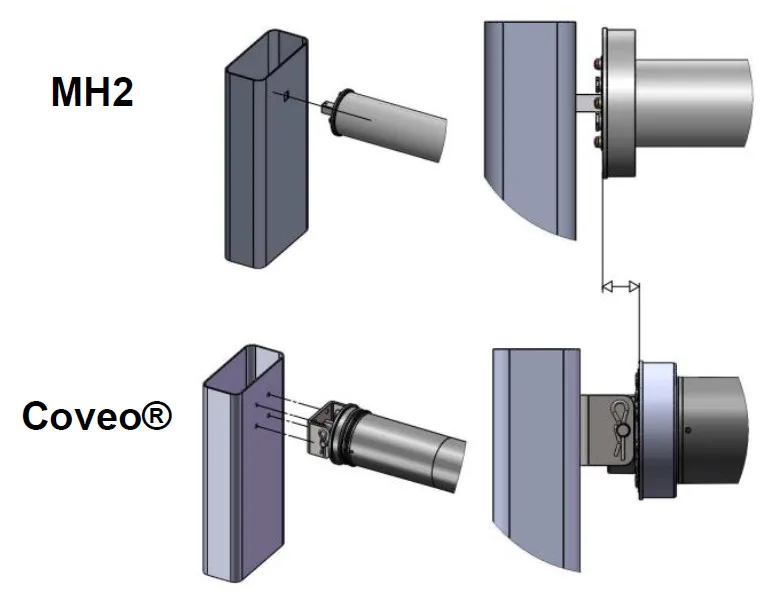

Die MH2-Modelle sind mit einer 16 mm Vierkantwelle ausgestattet, die fest mit dem Motor verbunden ist. Diese Welle wird in der Regel in ein Rechteckrohr eingeführt, wobei eine quadratische 16 mm Bohrung durch die Rohrwand verläuft.
Beim Coveo ist das anders: Die Befestigung (Welle, Flansch oder Gabel) ist drehbar gelagert. Das bedeutet, dass bei Kraftausübung durch die Abdeckung das Trägerrohr einer Biegung ausgesetzt ist, im Gegensatz zum MH2, wo die Kraft rein vertikal wirkt. Das Ergebnis? Das Rohr kann sich verformen, und eine einfache 16 mm Vierkantwelle reicht nicht aus.
Die Lösung? Eine robustere Befestigung! Der Coveo für den Oberflur-Bereich wird mit einem U-Flansch geliefert, der über 4 Löcher stabil am Rohr befestigt wird (entweder mit Gewinde oder einer Verstärkungsplatte im Inneren, um ihn mit Muttern festzuziehen). Um jegliches Lösen zu verhindern, werden Nylstop-Muttern empfohlen.
Die Anpassung des U-Flansches führt zu einem Versatz in der Positionierung der Abdeckung.
Schritte zum Austausch eines Oberflur-Motors
① Durchbohren Sie den rechteckigen Stützpfosten erneut, um den neuen U-Flansch anzupassen,
② Bohren Sie das Kundenrohr neu, da der Achsabstand zwischen dem vorderen und hinteren Lager des Antriebs nicht derselbe ist wie beim MH2 (Bohrschablone muss angepasst werden),
③ Prüfen Sie auf der anderen Seite des Pools, ob die Teleskopwelle des Lagers ein- oder ausgefahren werden muss,
④ Prüfen Sie, ob es notwendig ist, die Gurte auf der Welle zu verschieben (um die gleiche zentrale Position der Lamellen gegenüber den Poolwänden wiederherzustellen),
⑤ Im Gegensatz zum MH2 muss die INI-Taste verkabelt werden.
Für Unterflur-Motoren
Die Antriebe werden mit 24VDC betrieben und sind wie folgt zu ersetzen:

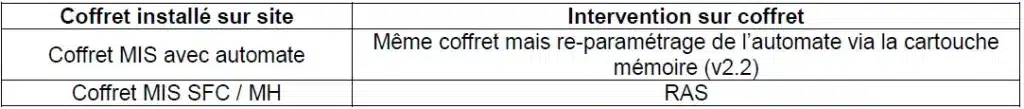

Beim Austausch des Antriebs wird ein Update der Steuerung empfohlen, um sie an das Umdrehungszählsystem des Coveo anzupassen. Ohne diese Änderung funktioniert der Motor zwar, aber die Endlagen könnten sich mit der Zeit verschieben. Das Ergebnis? Nach einigen Monaten könnte eine manuelle Neueinstellung durch den Benutzer erforderlich sein.
Schritte zum Austausch eines Unterflur-Motors

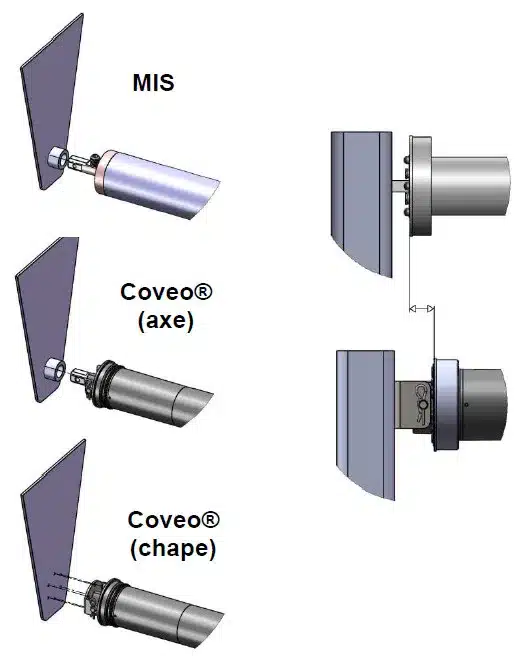

① Bestätigen Sie die Wahl einer ähnlichen Welle oder Gabel,

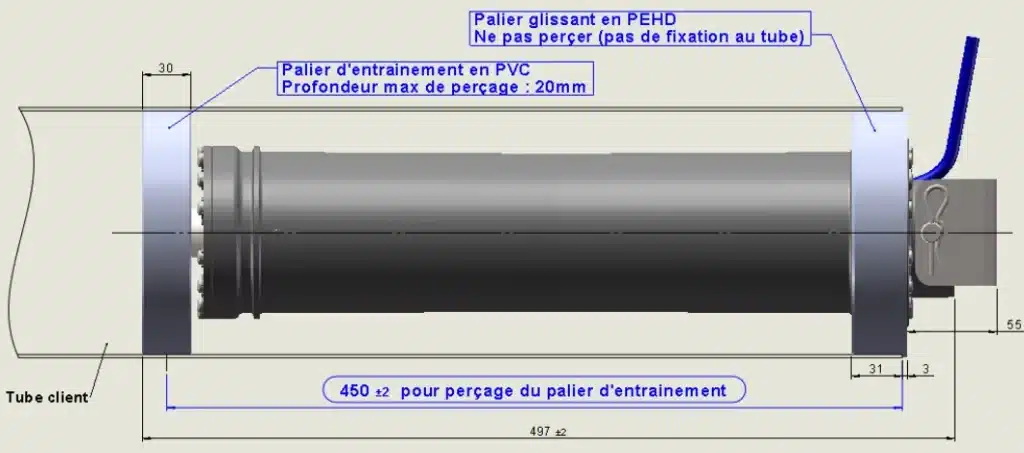

② Bohren Sie das Kundenrohr neu, da der Achsabstand zwischen dem vorderen und hinteren Lager des Antriebs nicht derselbe ist wie beim MH2 (Bohrschablone anpassen).
③ Prüfen Sie auf der anderen Seite des Pools, ob die Teleskopwelle des Lagers ein- oder ausgefahren werden muss,
④ Prüfen Sie, ob es notwendig ist, die Gurte auf der Welle zu verschieben (um die gleiche zentrale Position der Lamellen gegenüber den Poolwänden wiederherzustellen).
⑤ Schließen Sie nur ein Sensorkabel an (entweder das orangefarbene oder das weiße).

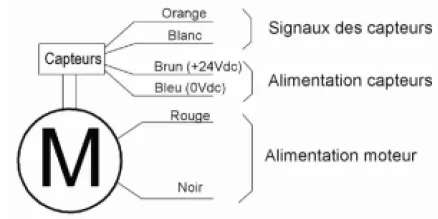

Die elektrische Verkabelung
Die elektrische Verkabelung des Antriebs an der Steuerung bleibt gleich, mit Ausnahme der Sensorkabel bei Antrieben mit Endschalter:
- Im Gegensatz zum MIS besitzen die Coveo Unterflur-Motoren 2 Sensoren, also ein Kabel mehr,
- Es darf nur eines der 2 fraglichen Kabel angeschlossen werden: entweder das orangefarbene oder das weiße.
